KSCAN-Magic复合式三维扫描仪

2024-01-15
点赞 0 收藏
分享到

全新KSCAN-Magic系列是同时集成了红外+蓝色激光技术的计量级复合式三维扫描仪,标配五种工作模式:红外平行激光大面幅扫描,蓝色交叉激光高速扫描,蓝色平行激光精细扫描,单束蓝色激光深孔扫描,内置大面幅全局摄影测量系统。

KSCAN-Magic系列三维扫描仪创新性地融入了多波段扫描和标定技术,兼顾扫描效果和效率,其强大的扫描速度、精度、细节度、面幅、景深大大优化了三维测量工作流程,加速产品上市周期。

微信截图_20240115153646

五种模式 随心切换

· 大面幅扫描

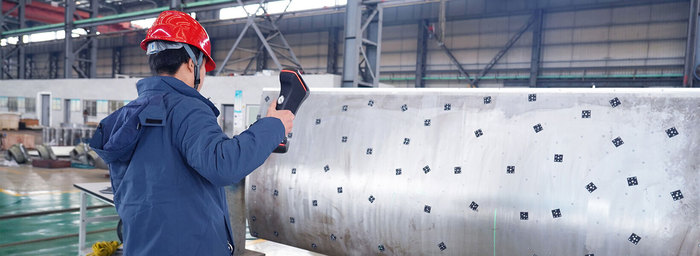

大面幅扫描模式下,11束平行红外激光线,扫描面幅最大可达1440 mm × 860 mm,轻松实现大尺寸物体的大范围扫描。

大面幅扫描

· 高速扫描

高速扫描模式下,蓝色交叉激光线数可达34束,扫描速率最高可达4,150,000 次测量/秒,大幅提升工作效率。

高速扫描

· 内置大面幅摄影测量

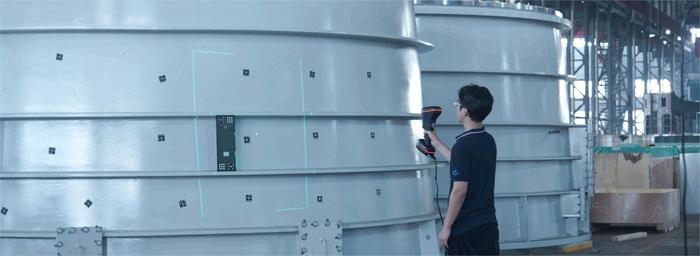

内置红外摄影测量系统,面幅可达3760 mm x 3150 mm,可以有效消除大尺寸测量带来的累计误差,保障体积精度,尤其适应大尺寸物体扫描,测量高效而不失精准。

内置大面幅摄影测量

· 精细扫描

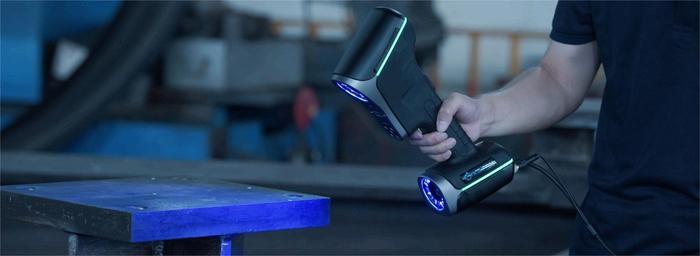

精细扫描模式下,7束平行蓝色激光线,最高分辨率可达0.010 mm,能够精准获取复杂物体表面完整数据,清晰捕捉细节之处。

精细扫描

· 深孔扫描

深孔扫描模式下,单束蓝色激光线,可采集深孔及死角位置的三维数据。

深孔扫描

精密计量 无损检测

扫描精度最高0.020 mm,搭配L15全局摄影测量系统,体积精度可达0.015 mm + 0.012 mm/m,可以广泛应用于各个领域,提供高精度无损检测方案。

Metrology-grade-NDT-Measuring-1

Metrology-grade-NDT-Measuring-2

Metrology-grade-NDT-Measuring-3

自由灵活 满足多样需求

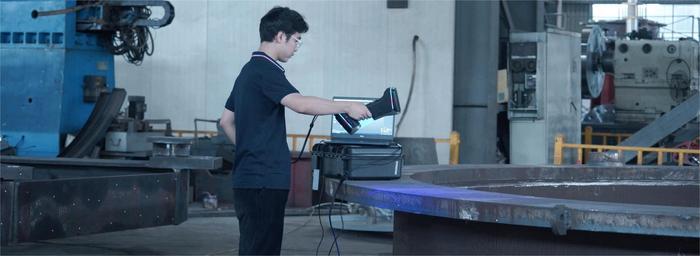

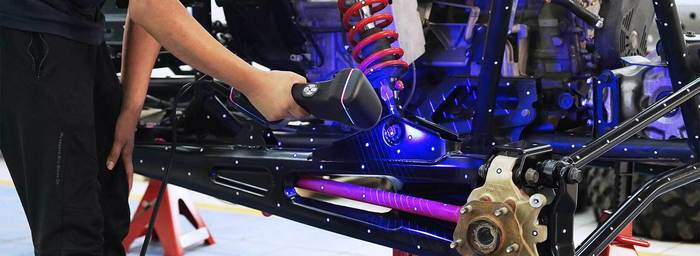

KSCAN-MAGIC系列轻巧便携,性能稳定,不易受现场振动、温度、湿度等环境影响,便于随时随地开展测量;此外,KSCAN-MAGIC拥有强大的材质适应性,能够轻松捕捉高亮及黑色表面三维数据,测量结果全面可靠。

Flexible-Uses

Flexible-Uses-1

3d-scanner-flexible-uses

海量功能 容纳百般场景

智能边界探测模块

· 智能边界探测模块

可选配智能边界探测模块,利用高精度灰阶边缘算法,轻松获取各种孔槽类封闭特征的三维数据,充分保证孔槽位置度测量和重复性精度。

接触式光笔测量

· 接触式光笔测量

面对难以触达或复杂表面的数据时,可以自由选配便携式测量光笔K-Probe,为三维扫描及精密测量提供全方位的数字化解决方案。

管件测量

· 管件测量

KSCAN-MAGIC的多种工作模式可扫描大尺寸及多样材质的管件表面,通过选配的软件模块快速完成逆向构造和检测比对。

自动化3D视觉检测系统

· 自动化3D视觉检测系统

可搭配思看科技自动化3D视觉检测系统,轻松部署、智能控制,实现精准高效的自动化批量检测。
