大族激光:G12030F光纤激光切割机

2024-03-13
点赞 0 收藏
分享到

产品名称:G12030F光纤激光切割机

公司名称:大族激光智能装备集团有限公司

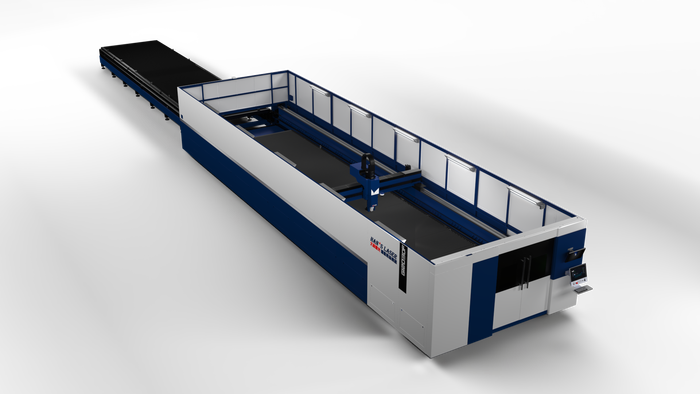

G12030F光纤激光切割机 (1)

产品特性:

G12030F光纤激光切割机采用龙门双驱结构形式,床身整体由碳钢焊接成型并退火处理、横梁为高强度材料加工成型并热处理,二者再均由粗加工、振动时效处理和精加工等工序加工而成,取得极高的形位公差精度;传动方面配备优选知名品牌高刚性精密减速机、磨削齿轮齿条、高精度直线导轨等高效传动机构,刚性好、精度高,保证设备长期的稳定运行;经由大族激光自主研发的Han's SMC总线式数控系统集合,形成含激光切割、精密机械、数控技术等学科于一体的精密数控光纤激光切割机。

产品特点如下:

(1) 经典龙门结构,稳定坚固耐用:大族激光切割机传承设计,历经市场多年实地验证,品质始终如一;

(2) 中空床身,稳定持久:床身采用一体式钣焊中空床身,完全杜绝高功率切割热量的传导,稳定持久,精度不变,寿命更高;

(3) 高强度横梁,高速稳定可靠:量更轻、密度更大、刚性更高、高自适应性、高稳定性、动态性能优越;

(4) 工作台结构扎实。交换空间大,重载不下塌:全新工作台设计,专利技术,结构扎实,插拔式支撑条与卡板安装,方便装拆,承载能力极强,重载作用下不下塌,使用寿命长;

(5) 双电机独立牵引,动力十足:工作台交换采用双电机独立牵引,大扭力输出蜗杆减速电机动力十足,独立交换,多模式交换,方便上料下料清理床身;

(6) 矩阵抽风结构、除尘除烟散热:双列多排独立、高密封性分区,自适应化控制,让烟尘不再滚滚;

(7) 全新总线系统,应用简单方便:全知识产权,切割效率提高20%以上,满足复杂、高性能应用场景,满足客户定制化服务;

(8) 核心部件自主研发:激光器、切割头与数控系统,均为大族研发设计,稳定、实用、高性价比。

创新点:

伴随着激光技术的不断突破,万瓦级超高功率激光器逐渐普及,目前市场上出现更多30KW、40KW甚至60KW的激光器。作为超高功率激光应用的主要领域,激光切割可以更多利用超高功率的高能量,有效高速高精度的切割更厚板材,例如60mm碳钢、100mm不锈钢甚至更厚板材。但与此同时,超高功率的高能量及厚板负载要求对激光切割机机床和工作台的设计提出更高的严苛要求。面对当前行业超高功率大幅面激光切割行业难点问题,大族激光智能装备集团针对大尺寸厚板的超高功率高效切割推出G12030F双台面光纤激光切割机,结合长时间的广泛调研及行业分析并通过巧妙专业的设计,采用中空床身设计,有效隔离激光切割热量对床身的影响,并通过耐高温防护材料进行有效防护,机床结构扎实并经过专业CAE分析优化,可有效抵抗厚板材的重载:

(1)12米超长一体板焊床身, Y轴有效加工宽度3米,稳如泰山,机床内部热量隔离,满足超高功率加工需求;

(2)全新一体式横梁,保证刚性的同时轻量化设计,具备高自适应性、高稳定性、动态性能优越的特点;

(3)X/Y轴最大联动加速度可达到1.8G,Z轴齿轮齿条传动,提供更稳定大扭力输出及高速度,快速响应,大行程400mm;

(4)床身配备双电机独立拖动交换工作台,最高能承受18吨板材的稳定交换,重承载、不塌陷、防烧穿、易维护;

(5)新结构工作台设计,快插式可便捷拆卸更换,所有支撑条及卡板均可直接更换而无需更换框架,就地取材方便实用节省大量的更换成本。该项技术已申请国家专利,高承载能力,不下榻。

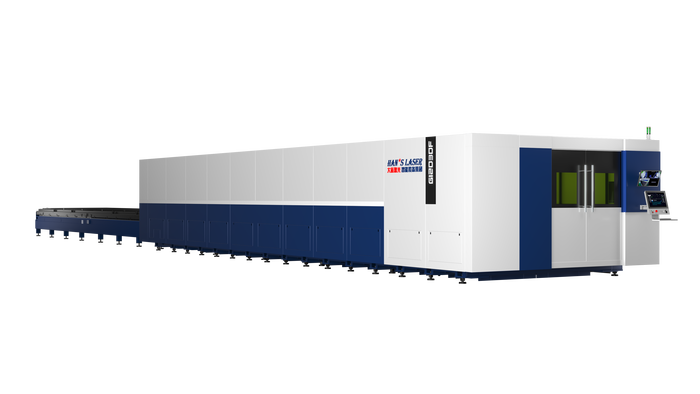

G12030F光纤激光切割机 (3)

适用范围:

适于切割空间:二维平面切割。

行业应用:钢构行业、船舶制造、轨道交通、汽车、工程机械、农林机械、电气制造、电梯制造、家用电器、粮食机械、纺织机械、工具加工、石油机械、食品机械、厨具卫浴、装饰广告、激光对外加工服务等各种机械制造加工行业。

切割材料:碳钢、不锈钢、铝合金、黄铜、紫铜、酸洗板、镀锌板、硅钢板、电解板、钛合金、锰合金。


文章来源:大族激光智能装备集团有限公司

图片来源:大族激光智能装备集团有限公司

转载平台:企业供稿

责任编辑:朱晓裔

审 核 人:李峥
