用于涡轮组件加工的 CAM 软件

2025-04-19
点赞 0 收藏
分享到

压缩机、泵和涡轮

从发电机到化学加工,再到飞机上的喷气机,在众多应用领域内,都需要涡轮机组件的高效运转。而高效最初是从此类设备所用的复杂旋转部件的生产开始的。

这包括在涡轮机中安装的叶轮和叶盘。单个涡轮叶片是高端零件,要在表面质量和轮廓精度方面满足许多不同要求。5 轴铣削工序通常用于生产叶轮和叶盘。

行业挑战

■ 复杂的工件几何形状

对于加工极其复杂的叶轮和叶盘几何形状,可靠的 5 轴策略必不可少

■ 难以加工的材料

需要创新的特殊策略,才能以高效并保护刀具的方式加工钛以及铬镍铁合金

■ 极高的表面质量和很小的尺寸公差

必须有高效策略才能在编程最少的情况下,达到叶轮、叶盘和涡轮叶片表面质量要求

完全符合要求的专用套件可简化编程

叶轮和叶盘加工对 CAM 软件的要求很高。对于生产此类组件的高效 NC 程序而言,只有标准的 5 轴策略还不够。因此,凭借专门针对叶轮、叶盘和涡轮组件而开发的叶轮套件,OPEN MIND 能够提供专为涡轮机组件的简单高效编程而设计的加工策略。与熟悉的 hyperMILL® 环境集成,可与其他加工选项结合使用,进而优化或完成部件生产。扩散器和外壳等其他组件也可在单一软件解决方案中编程。hyperMILL® 专用套件提供易于使用的自动化功能,使用户能够完成复杂组件编程,而不需要任何专业知识。

适合行业特定组件的 CAM 策略

· 叶轮

csm_impeller-blisk_30b8484d8b

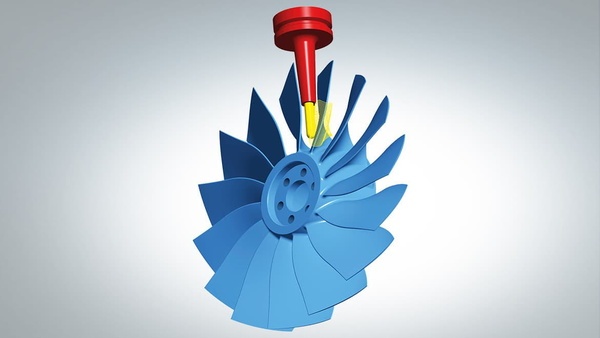

叶轮

叶轮和叶盘加工专用套件包括以下策略:

· 叶轮粗加工

· 叶轮插铣粗加工

· 叶轮流道精加工

· 叶轮点铣削

· 叶轮侧刃铣削

· 叶轮边缘铣削

· 叶轮圆角铣削

· 单叶片

csm_singleblade_baad916d4b

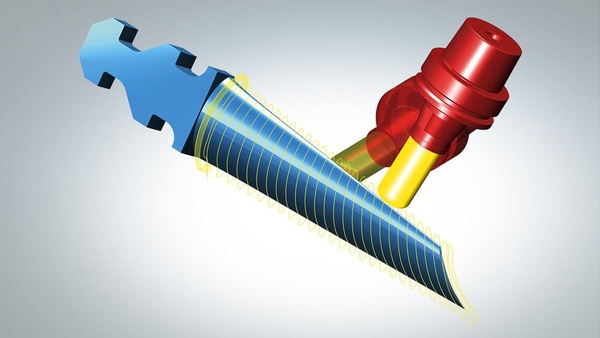

涡轮叶片

叶轮和叶盘加工专用套件包括以下策略:

· 5 轴叶片顶部铣削

· 5 轴叶片侧刃切削

· 5 轴叶片圆角铣削

· 5 轴叶片缘板加工

自动化加快编程

与所有其他公司一样,涡轮机制造商也需要持续削减成本。这使极具成本效益的端到端制造工序(从 NC 编程到铣削)设计愈加重要。

特征和宏技术使用户能够节省大量 NC 编程时间。关键叶片特征定义简单,使用户能够以宏形式使用存储的编程序列。因此,完整的 NC 编程可以实现自动化、标准化并可非常快速地执行。

不留漏洞:模拟和避碰

即使是最复杂的叶轮、叶盘、涡轮叶片,由 OPEN MIND 开发的模拟技术和后置处理器也能始终实现可靠制造。例如,hyperMILL® VIRTUAL Machining 就提供基于 NC 代码的模拟功能。这会全面考虑制造工序所含全部零件的几何形状和运动行为。模拟 5 轴加工期间,将向用户显示机床实际执行的精确运动。集成安全机制可确保只将无碰撞的 NC 程序传输到机床。

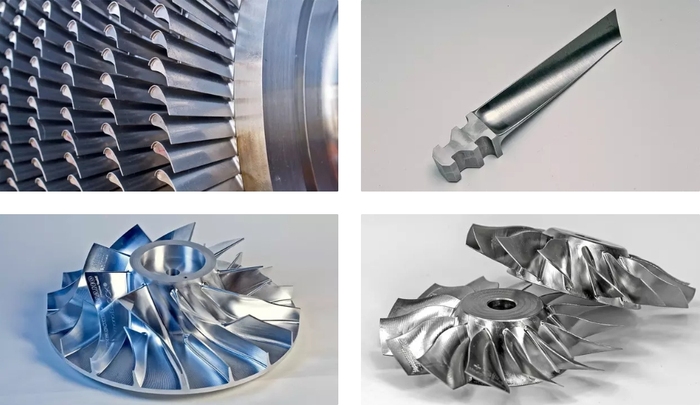

图集

微信截图_20250419133936

优势概览

■ 集成解决方案

一切都在单一用户界面下

■ 同类最佳的 5 轴策略

可实现复杂叶轮、叶盘和涡轮叶片的安全加工

■ 易于编程

极具直观性并受自动化功能支持

■ 工序可靠性高

经过碰撞检查的刀具路径以及可靠的模拟和避碰

■ 优化粗加工和精加工策略

即使在处理难以加工的材料时,也可高效完成加工并保护刀具和机床寿命


文章来源:OPEN MIND

图片来源:OPEN MIND

转载平台:企业供稿

责任编辑:朱晓裔

审 核 人:李峥
