先临三维×欧思徕智能:为古建打造数字生命的底层技术,大场景与精细化扫描的全链路方案

2025-12-04
点赞 0 收藏
分享到

在古建测绘领域,我们常面临一个两难抉择:是追求大场景的高效整体把控,还是执着于每一处雕花的极致精细?对于凝聚“东阳木雕”精髓的清代建筑瑰宝——史家庄花厅而言,答案毋庸置疑:唯有兼顾“筋骨”与“神采”,才能真正留住它的灵魂。

本次,我们与行业伙伴欧思徕智能携手,以 EinScan Libre 多光源无线一体式手持3D扫描仪与欧思徕智能“R8+” 移动式SLAM彩色三维激光扫描仪为笔墨,为史家庄花厅撰写了一份兼顾宏观结构与微观神韵的“数字档案”。

1、史家庄花厅的独特价值与测绘挑战

东阳史家庄花厅作为浙中传统民居的典型代表,其建筑价值主要体现在两个方面:

独特的空间布局:花厅占地约745平方米,整体呈现东阳民居典型的“十三间头”格局。多进深的院落组合与严谨的轴线对称结构,不仅对测绘效率要求较高,且测绘时必须精准捕捉柱网关系、开间尺寸与空间比例,任何细微偏差都可能影响其原始营造逻辑的真实还原。

精湛的雕刻艺术:花厅正厅装饰尤为考究,梁、檩、牛腿、雀替、檐枋、船篷轩、花篮拱及轩顶等处均雕饰精美。这些精美构件形态复杂、纹饰细腻,对三维采集设备的细节还原能力提出了极高要求。

ScreenShot_2025-12-04_140733_732

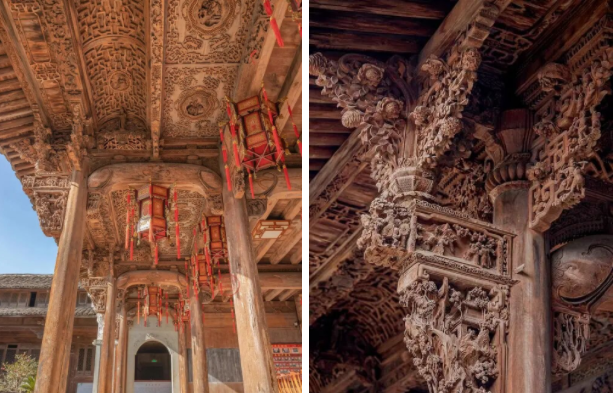

史家庄花厅精美建筑雕刻示意图

2、技术协同:从“数字骨架”到“肌理复刻”

面对效率与细节的双重挑战,单一技术手段难以应对。本次合作中,两项技术协同发力,共同绘就花厅兼顾“筋骨”与“神韵”的数字化档案。

欧思徕智能“R8+”:15分钟建立精准“骨架”

针对“十三间头”的宏观布局,欧思徕智能团队用毫米级“R8+”移动式SLAM彩色三维激光扫描仪快速建模。其 0.005°的水准/水平度精度及垂直度精度,可构建花厅精准的数字空间骨架,有效避免传统手段难以克服的角度累积误差,为后续精细测绘打下坚实基础。同时,它效率卓越,本次扫描仅需 15 分钟,就能快速完成花厅全局完整测绘。

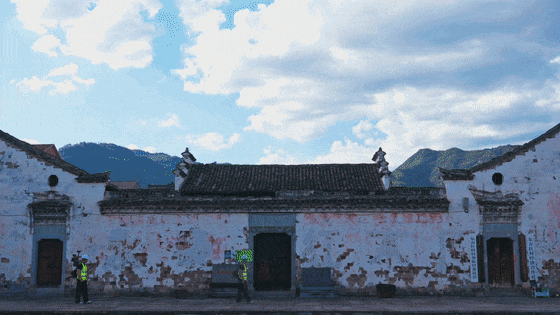

欧思徕智能“R8+”扫描实景

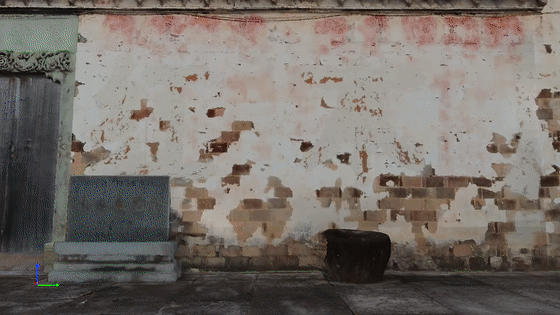

欧思徕智能毫米级“R8+”点云数据

EinScan Libre:复刻建筑构件“肌理纹路”

对于花厅中那些雕刻精湛的的牛腿、檐枋、砖雕等构件的局部精细化采集任务,EinScan Libre多光源无线一体式手持3D扫描仪则发挥了不可替代的作用。小范围激光精细扫描模式下,精度高达0.02mm,最小点间距可达0.05 mm,可完美捕捉传统雕刻工艺的每一处转折与深浅变化,让匠人的雕刻神韵在数字世界得到永生。

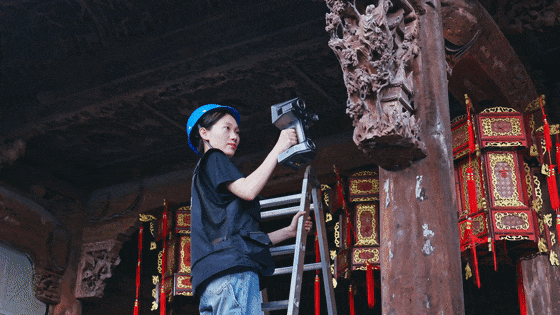

EinScan Libre扫描实景


EinScan Libre扫描牛腿数据示意

数据融合:兼顾效率与细节

EinScan Libre采集的精细三维数据可与欧思徕智能“R8+”采集的大场景数据进行无缝融合,输出一个包含丰富细节和准确尺寸的古建点云三维模型。浏览者既能纵览“十三间头”的对称之美,又能细察建筑构件的精美雕刻笔触。



史家庄花厅三维数据展示

3、数字成果落地:让保护与传承更有温度

本次测绘的价值,远不止于一份高精度数字档案的完成,更在于将技术成果转化为保护、研究与传播的实际动能,让古建瑰宝真正"活"起来。

  • 文物修缮:基于精准三维模型进行虚拟修缮模拟,避免“边修边改”对本体造成二次损伤。

  • 学术研究:高清的雕刻细节扫描数据打破了实地考察的时空限制,无需抵达现场便能对清代东阳木雕的题材选择、工艺技法进行细致分析;

  • 文化传播:完整的古建三维模型可转化为VR互动内容,让公众沉浸式感受“十三间头”格局的营造智慧与木雕艺术的魅力。

此次与欧思徕智能的深度合作,不仅完成了史家庄花厅的高精度数字化留存,更成功探索出"大场景扫描+精细化采集"的古建保护技术路径。在数字化浪潮下,技术创新正不断拓展文化遗产保护与传承的边界。我们坚信,这种多技术协同的工作模式将在更多古建保护项目中落地生根,为守护中华建筑文明精华筑牢技术根基,让千年古建的灵魂在数字时代永续生辉。


文章来源:先临三维高精度3D视觉

图片来源:先临三维高精度3D视觉

转载平台:微信公众号

责任编辑:朱晓裔

审 核 人:李峥
