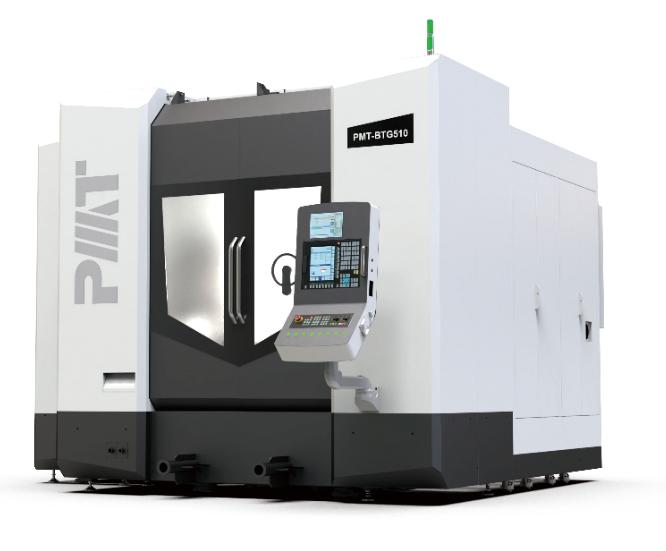

BTG510燃气轮机叶片榫 高精度五轴联动磨削中心
该设备世界领先，替代进口，适用于设备适用于民航、船舶、机车及医疗器械等行业叶片、叶榫及叶冠等复杂曲面零件的精密磨削及钻铣复合加工。采用全封闭式液体静压导轨,可实现精确的进给微位移运动控制，具有高抗震性及优秀的动态响应特性。一体式底座结构，所有铸件结构皆经过有限元分析优化，具有高刚性和高抗震性的优点，保证设备长期运行的可靠性与稳定性。
设备采用 5 轴联动结构，X/Y/Z/V 轴行程分别为 500 mm、650 mm、650 mm、120 mm，搭配 610 mm×1040 mm 工作台，B 轴工作台承重（夹具 + 工件）可达 200 kg；主轴性能强劲，最高转速 10 000 rpm，功率 35 kW，扭矩 186N·m，A/B 轴旋转角度为 - 120˚ ～30˚ /n×360˚ ，最高转速分别为 33.3 rpm、22.2 rpm。X/Y/Z 轴快移速度分别为 30/30/27 m/min，最大进给速度达 10 000 mm/min。
在精度表现上，X/Y 轴定位精度 / 重复定位精度为 0.005/0.003 mm，Z 轴为 0.004/0.002 mm，A/B 轴定位精度 / 重复定位精度达 5/3 arcsec，主轴径向跳动与轴向跳动标准值为 0.002/0.002 mm，可选配最高 0.0005 mm 的超高精度，充分保障复杂零件加工精度。
展位号：E5-A201
