价值3万美金的AI服务器PCB板，为何需要三维扫描技术

2026-06-05

分享到

在生成式AI与大模型竞赛白热化的今天，各大云厂商、算力中心争相扩建万卡级集群，数据中心对服务器PCB的需求呈爆发式增长。一块AI服务器PCB板价值高达2-3万美金，堪称“算力基建的黄金部件”。

然而，这类主板元器件高度悬殊、密度极大。在严苛的交付测试中，PCB工装夹具不可或缺，其设计验证直接关系到测试成败——因为一旦夹具与元器件发生干涉，便会压坏芯片，造成巨大损失。

01、项目背景及需求

某通讯集团希望工装夹具在下压前，能够准确掌握真实PCB板上每一个元器件的高度分布，提前发现夹具与器件之间的干涉风险，避免因压坏芯片导致整板报废。他们通过思看科技工业级三维扫描仪引入PCB工装检测流程，通过非接触、高精度扫描真实主板，在数字空间完成“虚拟装配”，为每一块昂贵的AI服务器主板安全保驾护航。

PCB板上集成了从0.5mm贴片电阻到30mm电源模组的数百种元器件，价值昂贵且极其脆弱。每一块主板在出厂前，一般需要通过屏蔽箱测试（射频/蓝牙/Wi-Fi）、环境测试箱（高低温循环）、ICT/FCT测试（在线功能检测）——而这些测试均依赖精密设计的PCB工装夹具来完成定位与信号导通。

02、传统方式面临测量难题

传统工装验证方式主要依赖设计图纸（CAD模型）和人工试装。工程师根据PCB设计文件设计夹具，再将夹具在实物板子上进行物理压合验证。这种方式图纸与实物存在偏差，试装过程高风险，干涉位置难以精准定位等不便之处。

此外，对于通用型PCB主板，通常只需干涉检测一次；而定制型主板则需要全部检测。

03、解决方案及优势

解决方案：KSCAN系列三维扫描仪

为此，某通讯集团引入了思看科技KSCAN系列三维扫描仪。KSCAN系列三维扫描仪具备扫描速度快、精度高、细节还原能力强、景深大等优势，并可选配接触式三坐标光笔，为复杂表面的数据获取提供完整三维数字化解决方案。

方案优势：高精度、可视化、高可靠

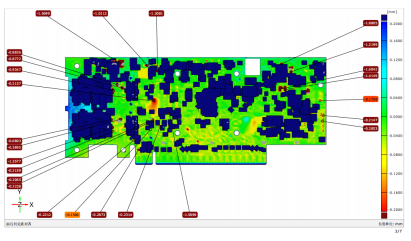

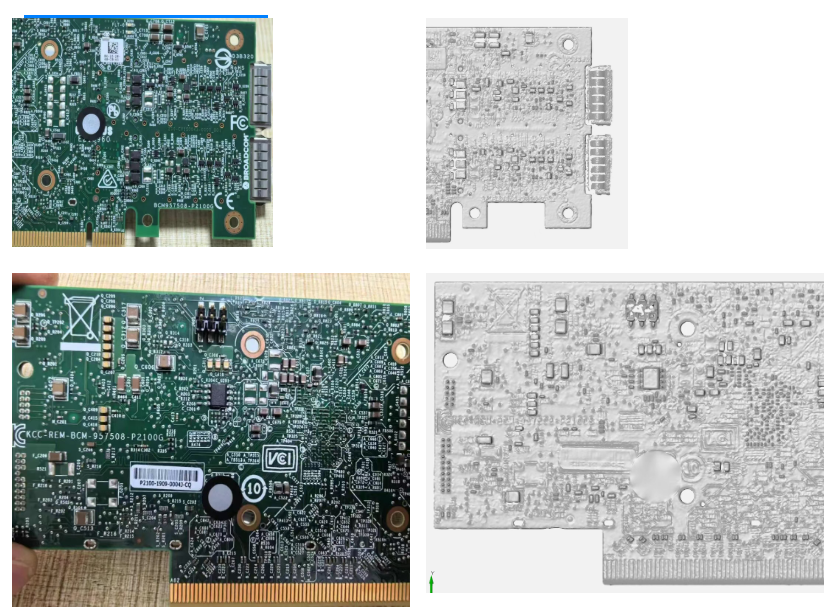

客户通过使用KSCAN系列三维扫描仪非接触式扫描真实PCB板，生成高精度三维模型，将实物模型与工装模型叠加进行虚拟装配，并自动计算安全间隙——蓝色区域表示安全余量充足、无干涉风险，红色区域表示干涉位置及干涉量，借助GOM软件生成图文报告，工程师可以此修磨工装，直至全板呈现蓝色安全状态，从而达到效果。
