每一天,先临三维客服热线(400-0799-666),都会接到来自天南海北的咨询:
——黑色、透明或反光材质的复杂零件能不能扫描?
——项目要求约0.01毫米精度,哪款设备能够达到?
——能否扫描人体或面部?光源有没有危害?
——口扫有哪些型号?临床和技工用途分别选哪款?
问法虽各不相同,核心却指向同一件事:如何选对并用好一台设备,让具体场景中的问题真正得到解决。
为此,先临官微特别开设「小精鹰热线答疑」系列栏目。每期我们将梳理热线中最常见的用户疑问,并逐一解答。干货满满,建议收藏!
第一期 高精度工业3D扫描产品选型篇
作为系列开篇,首期将聚焦先临三维高精度工业3D扫描业务的产品选型。小编将通过四个高频问题,从产品线定位、常用光源、设备形态和无线应用等方面,说明不同应用场景下应重点权衡的选型因素。
问:先临三维旗下计量级、专业级和消费级产品类型有什么区别?
先临三维专注高精度三维视觉软、硬件的研发和应用20余年,旗下工业3D扫描业务三条产品线技术底座同源,区别主要体现在目标用户和使用场景上。

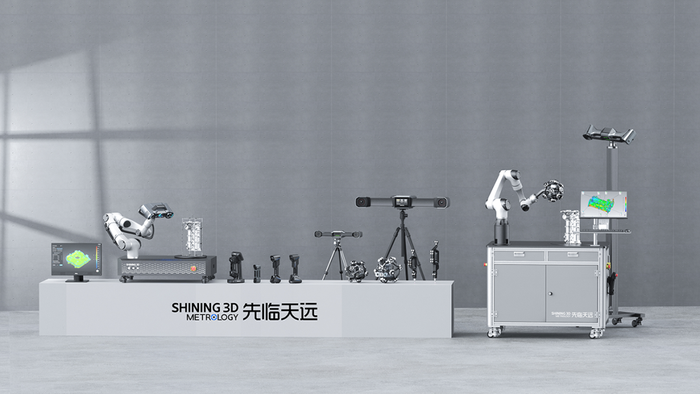

计量级产品线

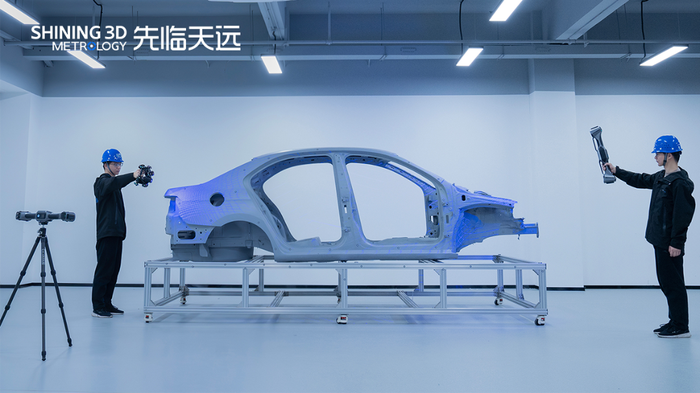

先临天远是公司旗下工业计量品牌,专注于为工业制造提供高精度3D光学测量检测方案,产品包括OptimScan系列固定式蓝光三维扫描仪、FreeScan系列手持式激光三维扫描仪、FreeScan Trak系列跟踪式激光三维扫描仪、RobotScan系列自动化三维检测解决方案。
该品牌系列产品作为工业生产使用的3D测量设备,在精度、速度、细节还原能力等方面均表现卓越,最高精度的三维扫描仪可达微米级精度,广泛应用于汽车工业、民用航空、工程机械、能源重工、电子电器等众多行业,覆盖3D全尺寸检测、逆向工程及产线质检等场景。

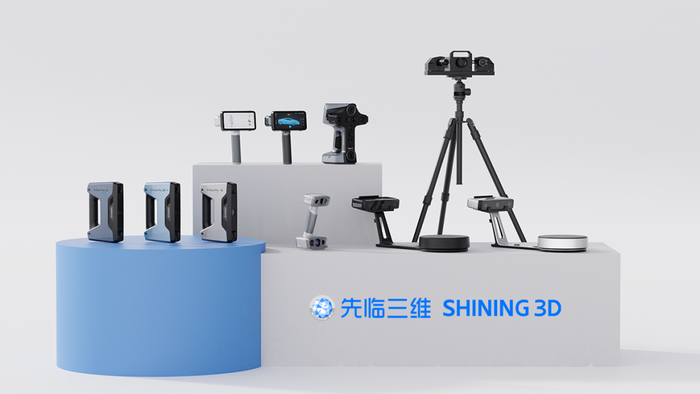

专业级产品线
EinScan是公司旗下专业级3D数字建模与存档垂直产品线,主要为文化创意、文物保护、影视游戏、医疗康复、工业制造、教育科研等领域用户提供高精度3D数字化解决方案,产品包括无线一体式手持三维扫描仪、多功能手持三维扫描仪、双光源手持三维扫描仪、桌面型三维扫描仪等。
该产品系列高效便携,简单易用,具备强大的色彩还原和细节捕捉能力,兼顾扫描效率与数据质量;多扫描模式,更大程度扩展扫描应用边界,能够覆盖三维数字建模、数据存档、数字诊疗、虚拟展示、逆向工程、可视化交互等创新应用场景。

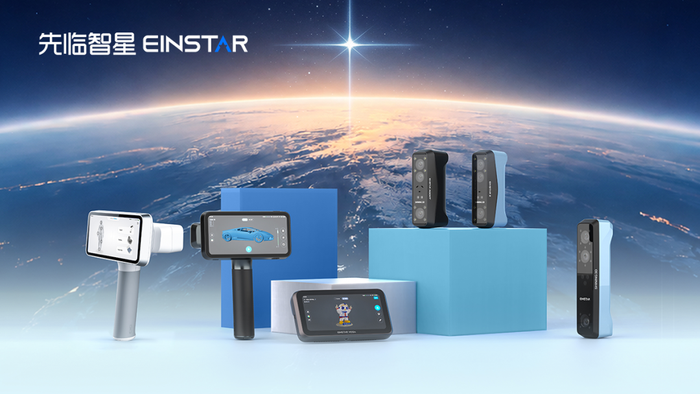

消费级产品线

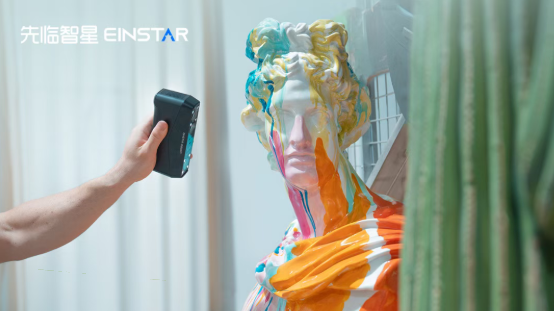

先临智星EINSTAR主要为3D打印玩家、创客群体、手办模型爱好者、艺术设计从业者、教育机构及中小型设计工作室等领域用户提供便携、易用、可靠的消费级3D扫描解决方案,产品包括无线口袋式手持三维扫描仪、无线一体式手持三维扫描仪及无线手持式3D扫描仪等。
该品牌依托自研智能技术,以高性价比为核心优势,产品具备智能高效、轻量化、便携易用等特点,降低大众创作者的准入门槛,可广泛适配产品设计、游戏资产、VR/AR 内容、个人智造、数字文创等多元应用场景。

问:常用三维扫描光源有哪些?分别适合扫哪些工件?
三维扫描是一种集光、机、电和算法技术于一体的三维立体视觉光学测量技术,其工作原理主要通过特定光源将包含有一定结构化编码信息的光学图案投射到被测物体表面,以此获得物体表面的空间结构坐标集(点云信息)、外观尺寸和色彩纹理等数据信息。
根据光源图案和类型的不同,结构光主要可分为:多线结构光(激光)、光栅结构光(条纹投影)、散斑结构光和红外VCSEL等。
多线结构光(激光)
具备高亮度与强定向性的特点,在高精度工业检测及复杂工况作业方面表现卓越,如多曲面的零部件、结构复杂的汽车底盘、反光工件、黑色座椅以及无法拆卸/移动不便的中大型铸造件、风力发电叶片、轨交车头、古迹建筑等。
各产品线代表设备:
先临天远FreeScan系列手持式激光三维扫描仪
先临天远FreeScan Trak系列跟踪式激光三维扫描仪
先临三维EinScan Libre多光源无线一体式手持3D扫描仪
先临三维EinScan Rigil系列多功能无线一体式手持3D扫描仪
先临智星EINSTAR Rockit无线口袋式手持3D扫描仪

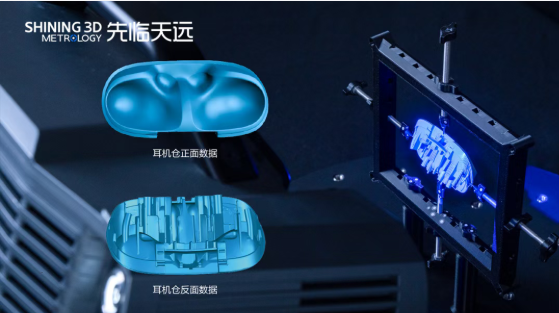

光栅结构光(条纹投影技术)
市面上多采用蓝光光源,其在细节还原和微米级测量领域优势显著,适用于对中小型物体精度和表面细节要求极高的应用场景,如3C电子注塑件、精密叶轮、微型齿轮等精密制造领域复杂结构件3D全尺寸测量检测。
代表设备:
先临天远OptimScan系列固定式蓝光三维扫描仪
先临三维AutoScan Inspec2全自动桌面三维检测系统

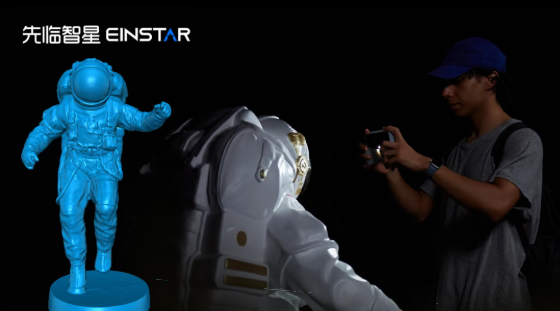

散斑/红外VCSEL
凭借高效且无需贴点的特性,在大尺寸物体的快速建模中发挥着关键作用,搭配纹理映射算法,可轻松还原物体全彩信息;红外模式下,“无光感”扫描对人眼更安全、舒适,且能高效获取头发及绒毛状物体三维数据;环境光适应能力强,室内昏暗或照明户外阳光直射下均可直接采集,适合人体、大型家具、艺术美陈、文物数字化、产品外观等物品的快速三维扫描。
各产品线代表设备:
先临三维EinScan Rigil系列多功能无线一体式手持3D扫描仪
先临三维EinScan Medixa双光源无线一体式人体3D扫描仪
先临三维EinScan H2双光源彩色手持3D扫描仪
先临智星EINSTAR Rockit无线口袋式手持3D扫描仪
先临智星EINSTAR VEGA无线一体式三维扫描仪
此外,先临三维基于多年高精度三维视觉软、硬件的研发和应用经验,创新性地将多种光源集于一款设备,采用不同光源模式的搭配,如激光+红外VCSEL光源,LED+激光,LED+红外VCSEL光源,实现一机多能。用户可根据不同的应用场景灵活选用相应扫描光源,以最符合应用场景的扫描方式获取物体的高质量3D数据。
问:不同形态的计量级产品该怎么选?适合哪种场景?
依据三维扫描重建所采用的光源、结构光编码图案、数据拼接方式以及设备使用模式的不同,计量级产品可划分为固定式蓝光三维扫描仪、手持式激光三维扫描仪、跟踪式激光三维扫描系统及自动化智能三维检测系统四种设备类型——它们没有优劣之分,而是各自适配不同的工业3D测量场景。

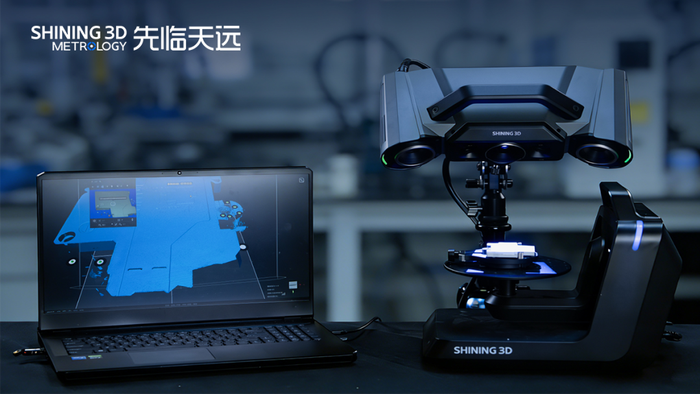

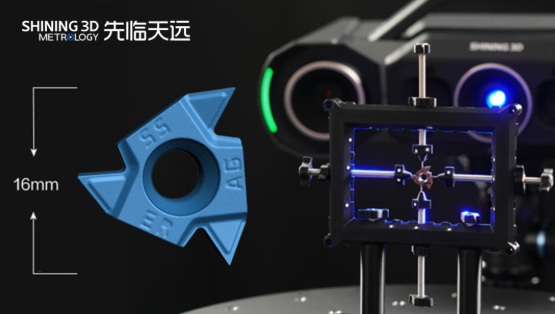

固定式蓝光三维扫描仪

如:先临天远OptimScan系列,采用光栅结构光(条纹投影技术),高分辨率的工业相机配合具有抗干扰性更强的窄带蓝光光源,能够实现最高可达微米级的计量级精度,且重复性精度稳定,细节特征精准还原,可轻松应对中小型精密零部件高精度3D全尺寸检测、尺寸测量、质量控制、逆向设计等工业数字化场景需求。

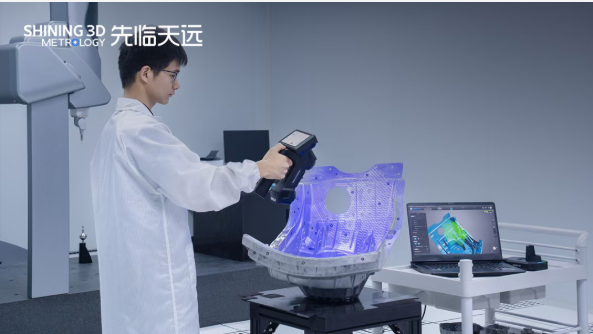

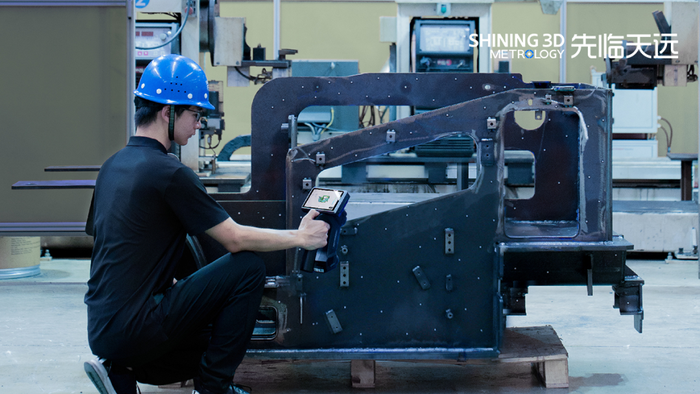

手持式激光三维扫描仪

如:先临天远FreeScan系列,采用高亮度、高定向性的激光光源,使设备具有高精度且重复性精度稳定的优势,针对一些黑色、反光样件,无需喷粉也可直接扫描;同时,设备支持多种扫描测量模式,便携高效,能够快速完成汽车工业、民用航空、轨道交通、模具铸造、重工机械等高端制造领域复杂工况环境下的高精度3D扫描检测需求。

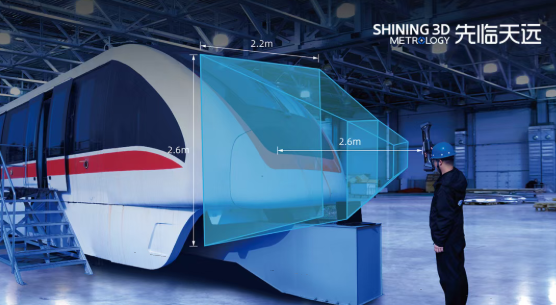

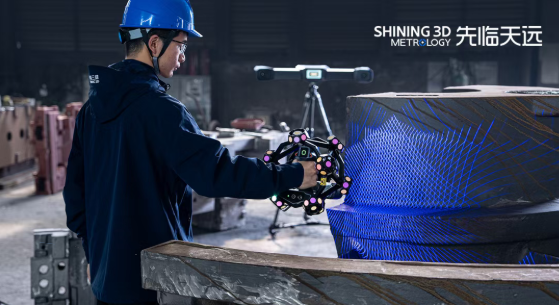

跟踪式激光三维扫描系统

如:先临天远FreeScan Trak系列,通过跟踪仪拍摄扫描仪自身的标靶框架,完成对扫描仪的空间定位,从而实现扫描时无需贴点,材质适应性强;激光光源具有高定向性,能够可以精准的投射到中大型工件表面实现高精度测量且重复性稳定,广泛用于汽车工业、轨道交通、能源重工等中大型三维扫描场景。

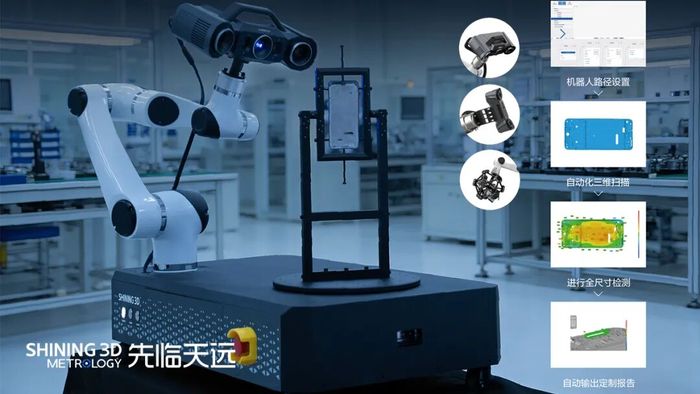

自动化智能三维检测系统

如:先临天远RobotScan(多种扫描仪测头可选),通过扫描仪配合机械臂及其他运动机构,搭配自研自动化控制软件和自研三维检测软件,可进行全自动、标准化三维扫描,快速获取工件的准确三维数据并进行实时在线检测,适用于3C电子、汽车工业等领域生产车间中小型零部件批量化3D全尺寸检测场景。
问:无线一体式三维扫描仪的核心优势是什么?户外能不能使用?

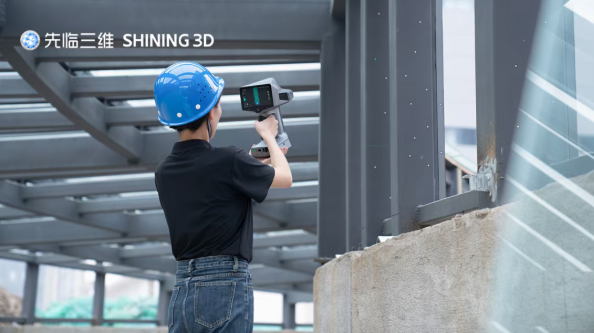

无线一体式三维扫描仪的核心优势,不仅在于技术上的“去线缆”,更在于推动高精度三维扫描走出测量室:无论是在室内测量、生产车间还是户外荒野,使设备不再受户外强光、供电条件、恶劣环境及狭小空间的限制,无需依赖电脑&电源,实现自由移动扫描,在增强现场部署的灵活性与安全性的同时,依然能够稳定、高效地交付高质量三维数据,为用户带来更便捷的扫描体验。
随着高精度三维扫描技术的飞速发展,无线扫描这一应用形式不断深化,先临三维凭借多年的自主创新,成功推出第三代无线扫描技术,搭载强大的嵌入式高性能AI处理器与高清触摸屏,从扫描到输出网格,一台设备即可完成三维扫描工作,全程无需依赖电脑,将用户的工作流程从PC端带入移动端。

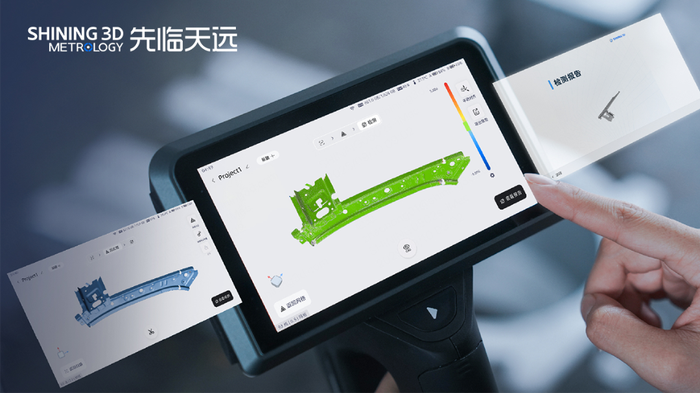

在这一技术落地过程中,公司旗下三大产品线推出了多款无线一体式三维扫描仪,其中:工业计量级品牌先临天远所发布的FreeScan Omni,革新地将高性能AI处理器、可视化交互屏、专业检测软件与内置电池集成于一体,无需外接电脑或电源,单机即可实现“数据采集-网格输出-三维检测”的全流程工作,为工业测量带来前所未有的便捷与高效。
而先临三维专业级无线一体机EinScan Rigil系列、EinScan Libre、EinScan Medixa与消费级无线一体机先临智星EINSTAR VEGA同样基于第三代无线扫描技术,无需依赖电脑和电源,单机即可完成扫描任务。
三种级别各有侧重,便于用户按精度、场景和使用门槛选择适合的无线一体式三维扫描仪,满足工业制造、文化创意、文物保护、智慧建筑、公共安全、精准医疗、影视娱乐、教育科普及3D打印等领域用户多元测量需求。

以上就是「小精鹰热线答疑」第一期的全部内容。
如果想确认您的工件能否扫描,或希望进一步了解相关产品方案与行业应用案例,欢迎拨打先临三维官方客服热线 400-0799-666咨询。
后续本栏目将持续更新热线高频问题答疑与使用帮助,欢迎关注!
