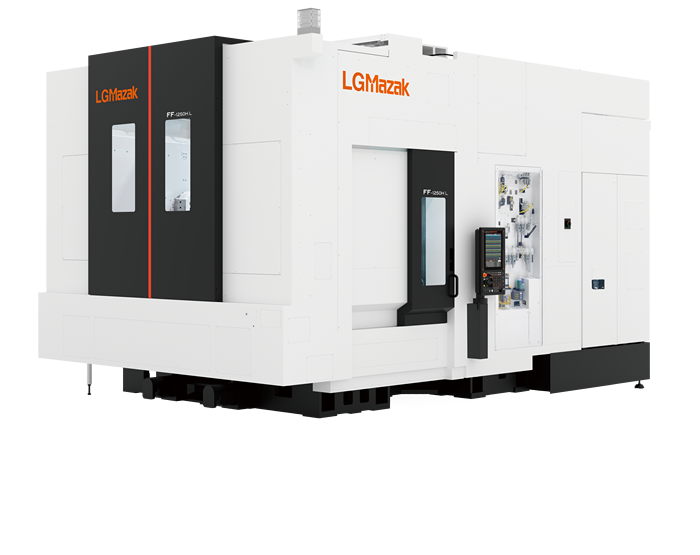

FF-1250H L

FF1250HL是马扎克针对新能源汽车一体式压铸大型零件加工而开发的一款设备，适合中、大型零件的多面加工。通过采用高速主轴技术、高速进给技术、高速换刀技术、高速数控系统技术等高端技术，大幅度缩短加工时间，提高加工效率，满足多种生产需要。

主要特点：FF1250HL是FF系列中最大规格，1550*1250*700mm行程，60m/min快移，标配三轴中空冷却丝杠，配置五轴转台，可实现五轴四联动功能。强大的基础配置，丰富的多样化选项，可满足新能源汽车一体化压铸大型零件的加工使用。

本次演示的加工零件：加工演示零件为新能源汽车典型零件——副车架。本次加工主要展示设备强大的重切削能力和高速切削能力。设备配置37KW电主轴，最大扭矩328N.m，针对副车架耳片加工，采用复合三面刃铣刀，耳片位置一次切削即可完成，加工效率大幅提升。依托设备三轴60/60/65(X/Y/Z)m/min的高速移动能力，结合高速高精度五轴转台，可高速完成零件多角度的加工内容

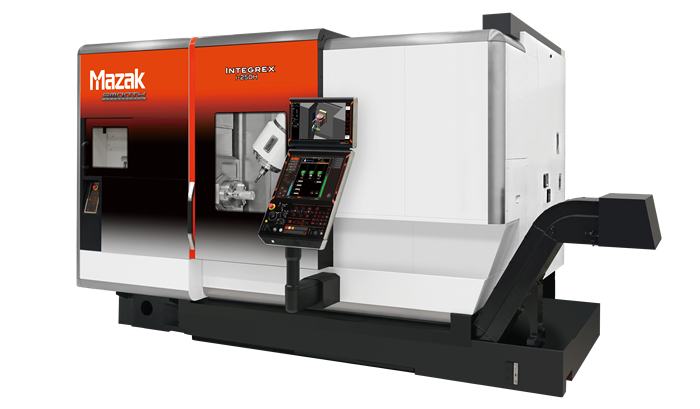

INTEGREX i-250H

INTEGREX i系列是马扎克在全球市场上最为畅销的高速、高精度、高效率复合加工机，是马扎克“DONE IN ONE”理念的最佳体现。它将磨削加工功能、齿轮加工功能融合在车铣复合加工机上，可以实现零件从毛坯到成品的全部加工内容。

主要特点：为实现更高的生产性和高度自动化，配置如下性能：1、新型平行式下刀塔，可在下刀塔上配置中心架。2、配置Smooth Ai系统，提高机床控制性能。3、5轴DBB、铣轴空跑测试，提高机床精度。4、两个车削主轴卡盘卡爪可配置自动更换装置。5、工件卸料器、工件搬运装置。6、配置用于自动化设备的副显示屏，便于操作、维护及改善。7、可配备长钻刀具的第二刀具库，并可进行该刀具自动更换。8、可配置齿轮加工功能。9、可配备磨削加工功能。10、可配备Smooth Coolant System

本次演示的加工零件：机器人行业输入轴，材质S45C，主要展示：

1.磨削功能：搭载了带有材料接触检测的磨削加工，以MAZATROL对话式编程为基础，在磨削专用界面上编制砂轮修型及磨削程序，简单的输入必要的加工参数，即可实现高效率高精度高安全性的磨削加工。

2.Smooth Gear Hobbing功能：搭载了位置控制滚齿加工，在同步加工中可以变更铣削主轴转速。另外，通过按下NC上的退避按钮，即使在同步加工中也能安全地使刀具退避。

3.Smooth Gear Milling功能：使用一般的立铣刀，无需要专用刀具。加工时间变长，不过，是通用性最高的齿轮加工。

4.B轴联动车削：在需要避让干涉以及对车削纹路有高要求的加工表面，使用B轴联动车削，安全高效的同时，得到满足精度要求的表面纹路。

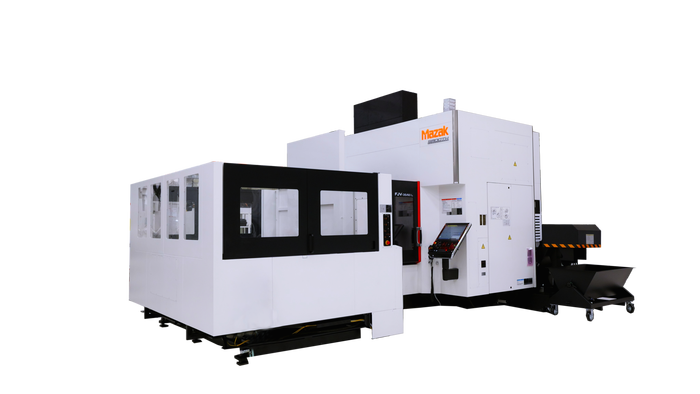

FJV-35/60L + 2PC

FJV-35/60 L是一款高精度、高生产性龙门立式加工中心，适用于薄型铝件加工、模具、半导体、工程机械零件和航空零部件各种不同类型产品加工。独特的门型设计与传统的C行结构相比，可以确保长时间的高精度加工。

主要特点：标配BT50规格主轴，主轴电机输出功率达37KW，可应对从铝件的高速加工到钢件的重切加工；可选配7000rpm，输出功率30KW，最大扭矩774N.M的高扭矩主轴，用于钢材和铸铁的重切屑加工，同时18000rpm高速主轴选项（BT40规格）可用于有色金属及难加工材质的高速加工。主轴电机采用可确保在低速区的大扭矩输出，以及高速区的大功率输出。主轴采用特殊的鼻式结构，可大幅减少主轴和加工区域的干涉，有效拓宽加工区域，缩短刀具长度，从而提高机床的切屑能力及加工精度。驱动轴采用了滚柱直线导轨和伺服电机直接驱动滚珠丝杠的方式，实现高速、高精度驱动，具有良好的动态特性，X/Y/Z轴快移速度达40m/min、40m/min、30m/min。采用链式刀库，标配刀库可以容纳30把刀，ATC动作采用液压机构实现，刀具交换时间仅为2.1秒（T to T）。

机床安装的双托盘自动交换装置设计时采用滑动型结构。因此，托盘交换装置的安装仅需要较少的占地面积。托盘的尺寸与机床工作台的尺寸一致，这样就能够充分利用大工作台尺寸的优势。机床与托盘交换装置之间设有一滑动门，以防止切屑和冷却液的喷溅。由于滑门安装在机床的侧面，所以托盘交换装置的安装不会影响机床操作的方便性。托盘交换装置配备集中操作面板便于托盘交换装置的操作和维护。

本次演示的加工零件：本次展示双托盘交换加工模式，机床内加工的同时，可以在机外对产品装夹，减少辅助时间，机床实现无等待加工，提升生产效率。

托盘1加工产品为模架。设备通过BT50刀柄实现大参数开粗，提升产品加工效率。同时进给轴的高定位精度保证钻孔时的位置度，确保模架导柱孔加工精度。

托盘2加工零件为半导体行业零部件，表面加工质量要求高，对设备整体刚性要求严格。加工时，利用大进给实现表面开粗，提升加工效率。精加工利用高转速配合小直径立铣刀完成工件精铣，提高表面加工质量。
