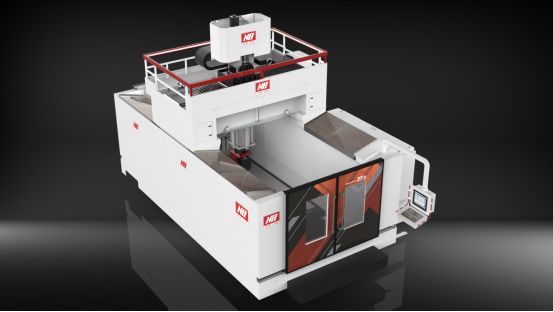

横梁移动式五轴联动数控龙门加工中心BMI5A3016

本机床是一款横梁移动式（桥式）五轴龙门加工中心，工作台不移动，尤其适用于航空航天、高端模具类产品。横梁的移动采用双驱同步技术，实现了对大跨距移动部件的重心驱动，使运动平稳、定位精确。机床的整体结构采用有限元法结构设计，承载好，应力科学分布，稳定性高。总体静态和动态刚度和强度均科学计算和设计，保障了机床高速高精度的加工。

机床采用横梁移动式龙门结构搭配固定式工作台，运用高动态性能与大金属去除率结合的高架桥结构，承载大，箱中箱对称式横梁结构设计，受力均匀、热平衡性良好，减少倾覆，均衡分布切削力与惯性力。

机床具备智能保护、断电法向回退功能；三维实时防碰撞，内置基于西门子运动链的 S02 防碰撞及 1:1 尺寸简化 3D 模型；搭配在线测量和非接触式对刀仪，在线检测刀具平衡与磨损，运用集成传感器等技术提高精度和加工效率。

提供虚拟机床方案，打造机床数字化双胞胎实现生产流程可视化；擅长难加工易变形大型航空航天零部件的高效率开粗和高精密加工；优异防护措施有效隔离加工碎屑污染。

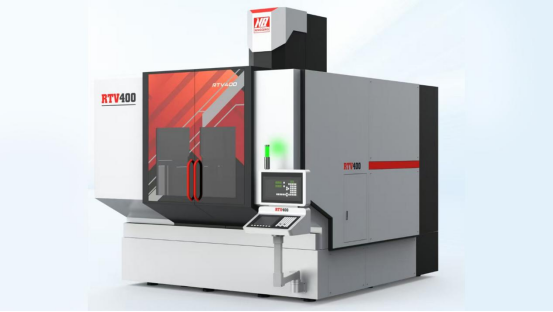

横梁移动式摇篮五轴加工中心RTV5A400

RTV5A系列天车摇篮五轴加工中心在航空航天零部件加工中具有显著优势，主要得益于其高动态性能、复杂曲面加工能力以及适应中小型复杂工件的特性。

摇篮式回转工作台（通常为A/C轴或B/C轴组合）与天车结构的结合，可实现五轴联动加工，轻松处理航空航天零件中常见的复杂曲面，减少多次装夹带来的误差。

一次装夹完成多面加工：通过工作台的倾斜和旋转（如±120°的A轴摆动），可在单次装夹中完成多角度特征的加工，显著提升精度和效率。摇篮五轴的稳定切削能力可应对Inconel、钛合金等难加工材料的高切削力需求；针对航空零件的薄壁、镂空设计，五轴机床可通过变角度加工避免变形，保证结构强度。

文章来源：宁庆空天智能装备（南京）股份有限公司 

图片来源：宁庆空天智能装备（南京）股份有限公司 

转载平台：企业供稿

责任编辑：朱晓裔

审 核 人：李峥
