拓璞数控丨“碳”为观止，精准无比 —— 重复定位精度≤4μm，快移速度≥120m/min

拓璞数控 2025-06-16

拓璞超高精度五轴龙门加工中心以极致的速度为核心优势，加工效率的显著提升。

超高精度五轴龙门加工中心以极致的速度为核心优势，加工效率的显著提升，攻克了大部件超精密加工难题，应用于航空大部件、汽车覆盖件模具、半导体等领域的零部件高效高精度加工，满足对精确轮廓、高表面质量和大加工尺寸的严格要求。

幻影系列

超高速五轴龙门加工中心

大部件超精密加工解决方案

航空大部件高精加工

航空部/总装装配特征加工

■ 设备结构:复材超高精度五轴龙门机床,桥式龙门机床结构,用于飞机整型部件加工和互换性装配。

■ 适应材料:钛合金、钢件、铝合金、复材等。

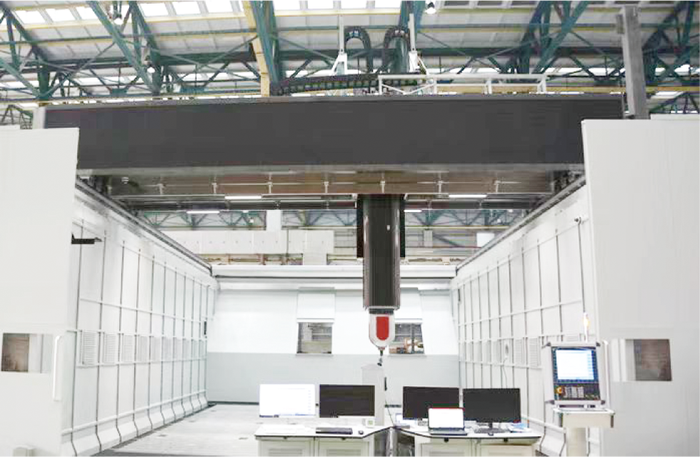

应用案例1：高精度部件整型加工系统

加工范围:X9500/Y6500/Z2000mm

快移速度:30m/min

加工对象:某机身部段

重复定位精度:0.004mm

空间定位精度:0.05mm(5mx3mx1.5m范围)

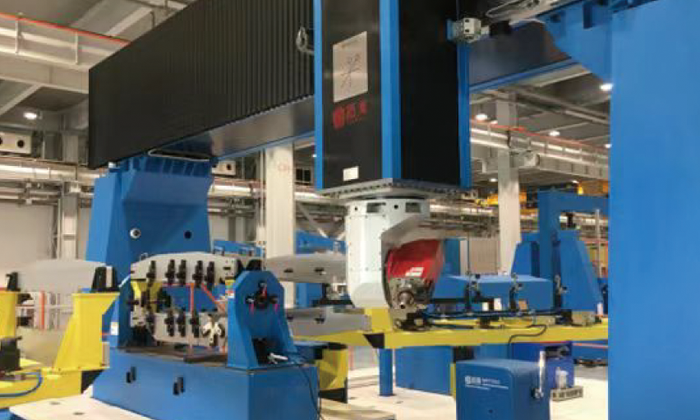

应用案例2:飞机水平安定面精加工系统

加工范围:X7000/Y5500/Z1500mm

快移速度:20m/min

加工对象:水平尾翼

定位精度:0.01mm/m

重复定位精度:0.005mm

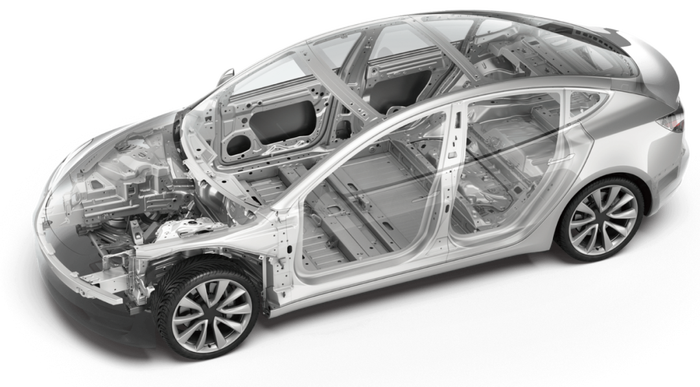

汽车覆盖件模具加工

■ 聚焦汽车覆盖件模具高效、高精度加工

■ 满足模具对精确轮廓、高表面质量、大加工尺寸的要求

轮廓度要求加工型面公差控制在0.05mm以下

无明显段差和接刀痕迹

孔位尺寸公差小于0.02mm

独特设计，碳纤维复材轻量化双横梁箱中箱结构

■ 碳纤维复合材料结构移动部件总驱动质量约为钢结构的50%

■ 能耗与基建费用较龙门机床降低30%

■ 大程度降低了机床基座、地基、厂房环境的要求。

四大核心优势，实现行业加工效率再突破
