在半导体制程中,晶圆在前段制程完成后会接受检测。合格的晶圆会进入后段制程,包括切割、固晶、焊线等封装程序。探针卡通常直接固定在探测器上,并通过接线连接到检测设备上。在工作时,探针卡上的探针与芯片上的焊垫或凸块接触,形成测试回路。测试机发出的信号通过探针传递到芯片上,然后探针将芯片的反馈数据传回测试机进行分析和判断,以检测晶圆上每一颗晶粒的功能是否正常。
针对不同类型的半导体,制造商会设计并制造相应的探针卡。探针卡的生产过程包含多个精密制程。然而,制造商面临着诸多挑战:
首先,探针之间的间距非常微小,根据卡的类型,间距可低至50 μm甚至更小,而探针的数量则以千计。
此外,探针之间的共面度需要控制在微米级别,以避免探针的接触力差异过大,从而可能导致芯片破损或探针损坏。
再者,还需要在探针卡上进行微钻孔加工,具体的孔直径和孔间距需要根据客户要求而定,通常在20 μm至30 μm之间。
对于景美而言,维持生产设备的正常运行至关重要。在尚未组建检验团队之前,他们只能依赖设备供应商到现场进行校准,并且相信其提供的报告,但这导致景美无法准确了解设备的状态。
最糟糕的情况是,由于设备精度无法满足客户需求,而且供应商的设备维护周期无法满足客户的交货期,最终导致订单流失。

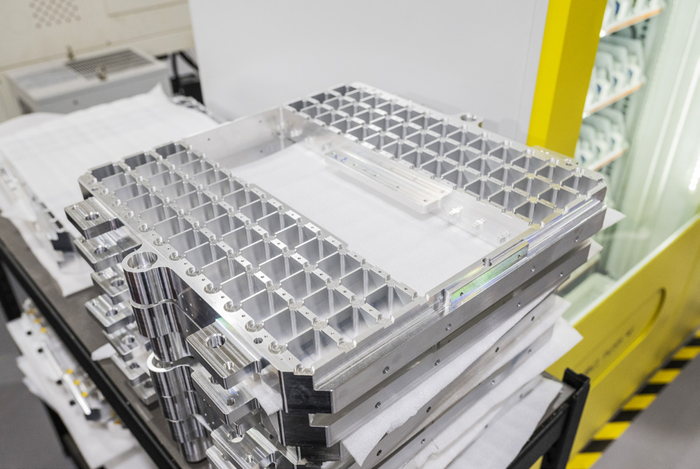

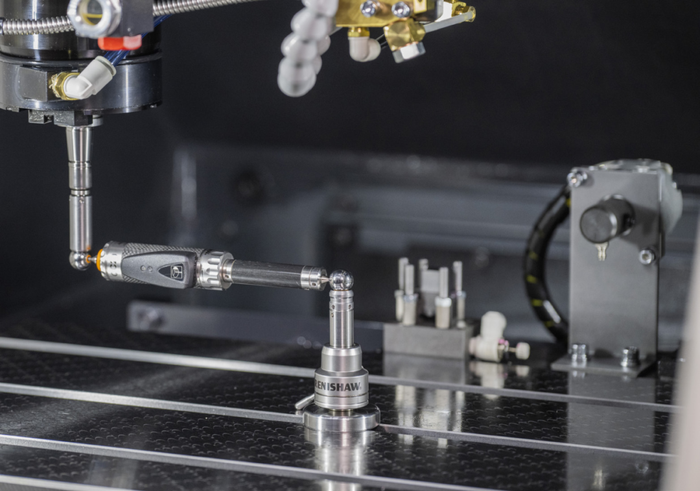

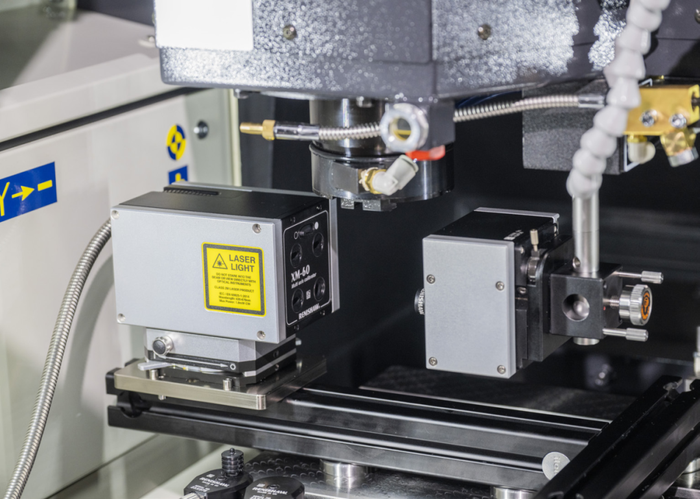

为了解决这个难题,景美组建了自己的检验团队,并依据雷尼绍的建议,购买了XM-60多光束激光干涉仪和QC20球杆仪,用于对生产设备进行校准。
