半导体核心零部件静电吸盘加工解决方案

静电吸盘（ESC）是半导体刻蚀、沉积、离子注入等核心设备中固定晶圆的关键部件，其性能直接决定芯片制造的良率与精度。其表面的微孔、微槽及微凸台（mesa）结构承担着真空吸附、背吹气体（He）流通和均匀散热的核心功能，加工要求极为严苛。

基体多为氮化铝（AlN）、氧化铝（Al₂O₃）等高硬度、高脆性的先进陶瓷。

核心难点（根本原因）：材料与工艺的极致要求

静电吸盘包含高密度微孔阵列、复杂的气路槽和用于均匀支持晶圆的微凸台阵列（高度10-50μm），加工时需避免整体或加工区域结构碎裂。

传统加工工艺：

激光加工：激光加工可能产生热影响区，改变材料性能，并且切口可能带有烧焦痕迹，需要二次清洁处理；

普通机械加工：刀具磨损快、易断刀、效率低、孔口以及槽边易产生裂纹、难以达到所需的精度一致性。

静电吸盘不是普通的陶瓷板，而是一个集成了复杂功能的超高精度核心部件，其制造难点是系统性的。

“一处出错，整体报废”：如果在最终步骤（精密加工）出现不可修复的缺陷，之前所有工序投入的材料、能源和时间将全部损失，报废成本是累加的，通常制造一块静电吸盘的成本可达到几十万甚至上百万，这是大多数企业难以承受的损失。

静电吸盘精度要求：

微孔孔径通常为50~200μm，尺寸公差需控制在±5μm以内，深度误差需在±10μm以内，以确保吸附力均匀。

当部分微孔过大时，该区域的真空吸附力会显著增强，可能导致晶圆局部形成凹陷；微孔过小时则导致晶圆边缘出现轻微翘起。

朗恩案例：

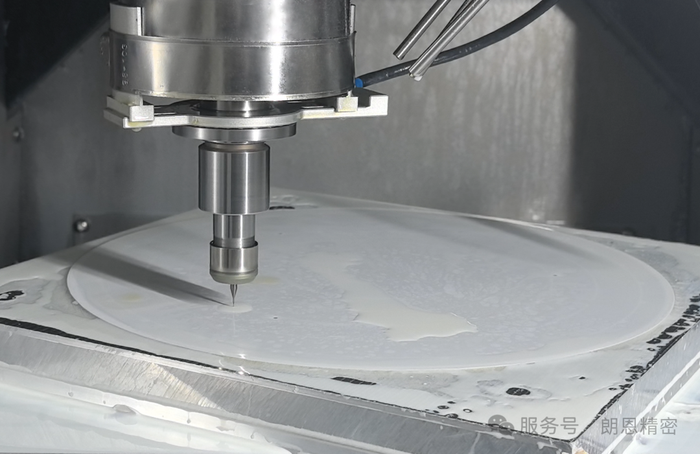

96氧化铝静电吸盘

材料：96氧化铝

厚度：1mm

高硬度与高耐磨性；莫氏硬度达9，仅次于金刚石。

耐高温：约1500~1600℃

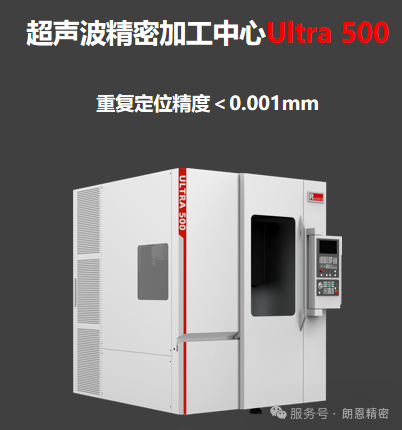

加工设备：朗恩 Ultra500

微孔：φ0.1mm

孔径精度：＜+4μm

孔位精度：＜±2μm

加工时间（每孔）：210s

朗恩方案技术核心优势：

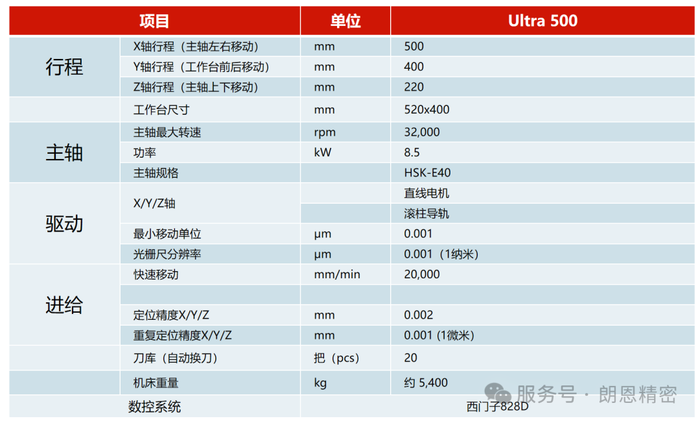

Ultra 500技术参数

特点：

用32000rpm高速精密电主轴

三轴直线电机驱动+超高精度滚柱导轨

小龙门对称结构设计，热造成的变形会相互抵消；；

床身部分采用矿物铸件虽然矿物铸件；

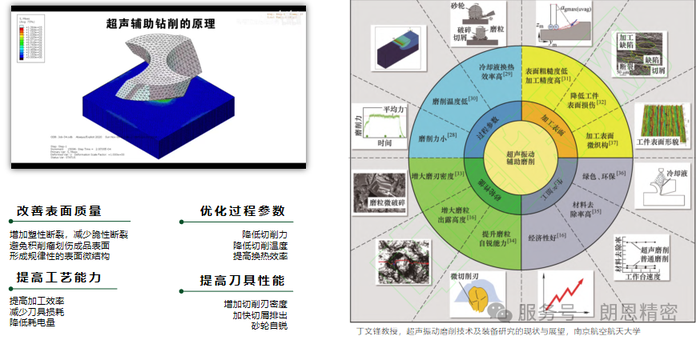

超声波技术

我们和国内多家领先的超声波加工技术产家及高校有多年密切的合作，并且拥有国内首创的超声热缩刀柄，深耕硬脆材料加工技术。

朗恩设备核心优势：

√ 可用于产品开发，材料类型覆盖率高（陶瓷、红蓝宝石、碳纤维、石英、钨钢、硬脆材料、硬质合金等）

√ 为现有产线提高产能、提高良品率

√ 为新厂房提供配套设施方案建议

√ 提高刀具寿命、降低使用成本

√ 拥有完整的配套及售后急时响应服务
