Mastercam 使用技巧｜定位实体主体
Mastercam中国
2022-08-24
Mastercam 2023 新增定位“实体主体”功能，此功能可以将一个“实体主体”放置在多个“实体主体”附近（例如夹具），由此以来无需使用其他功能和多个步骤即可达到理想效果。
Mastercam 2023 新增定位“实体主体”功能，此功能可以将一个“实体主体”放置在多个“实体主体”附近（例如夹具），由此以来无需使用其他功能和多个步骤即可达到理想效果。本篇为大家介绍 Mastercam 2023 "定位实体主体"功能。
操作步骤
Step1：在“模型准备”选项卡选择“定位实体主体”，启用此功能；

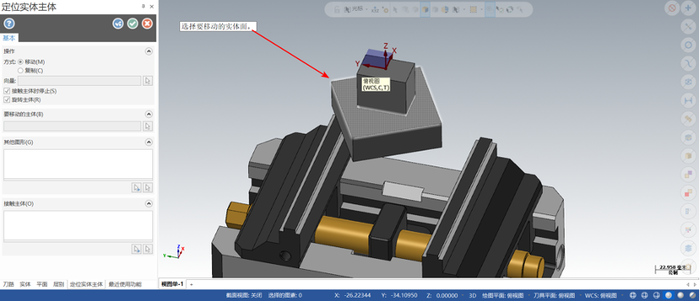

Step2：根据提示“选择要移动的实体面”，在此处选择该高亮“实体面”；

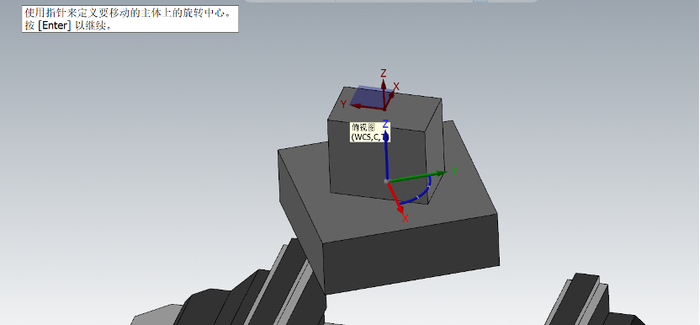

Step3：此处不需要调整“旋转中心”，按【Enter】键进入下一步；

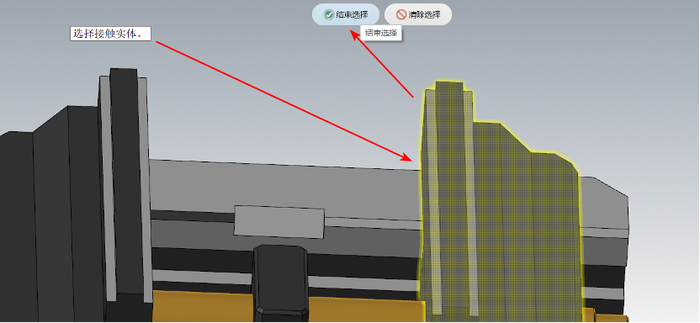

Step4：根据提示“选择接触实体”，此处选择高亮实体（钳口），点击“结束选择”按钮进入下一步；

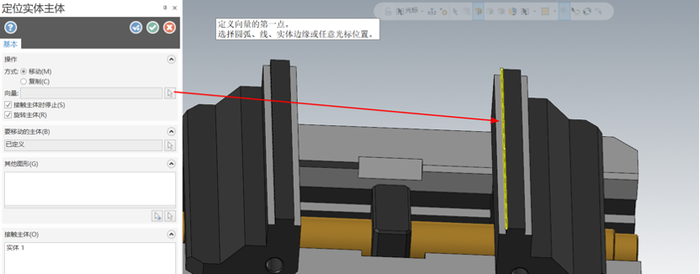

Step5：设置定位“向量”，此处选择该高亮“实体边缘”；

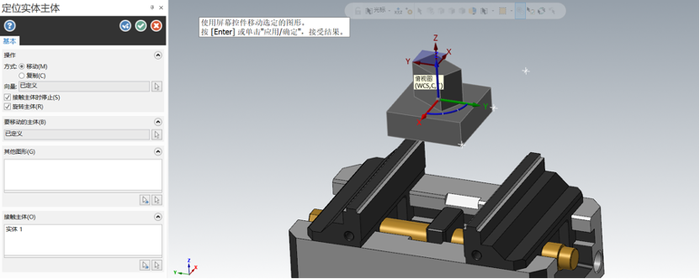

Step 6：可根据需求调整定位后“实体”位置。
