WFL 铣削加工工艺

WFL车铣复合 2024-12-11

本文介绍 WFL 车铣复合加工技术产品尤为强大的铣削加工能力。

本文介绍 WFL 车铣复合加工技术产品尤为强大的铣削加工能力：

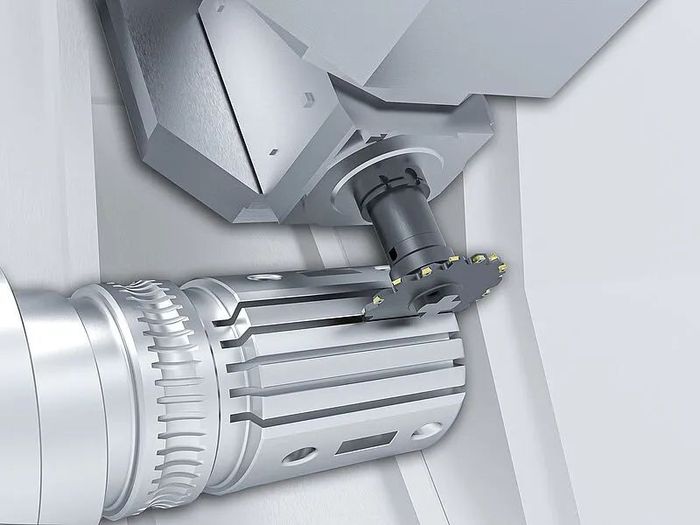

可在任意角度进行平面和键槽铣削。实际独立Y轴设计，可保证使用大直径盘铣刀加工时无碰撞危险。五轴联动插补功能实现加工任意工件形状。

1. 车铣加工功能

车铣加工在某些情况下，已成为车削加工的一种替代，尤其对大直径的较长工件而言，断续切削、工件的不平衡性不再成为影响精度的因素。如曲轴、凸轮轴、压力缸等等零件，都可以采用车铣的方法进行高精度、高表面质量的加工。

2. 凸轮铣削功能

为加工出高精度的凸轮形状，需要在B轴倾斜角度（有凹面区域的情况）或者铣刀处于径向位置来进行加工。大型柴油机凸轮轴、纺织机双凸轮轴、航空航天领域中的偏心轮廓，以及液压零件中的泵体，均可采用WFL凸轮铣削功能实现高精度加工。

3. 曲轴铣削功能

通过X、Y和C轴插补，在标准3爪自定心卡盘上，用车铣功能可加工曲柄颈。如果曲柄颈比刀具直径宽，还可用额外的Z轴进给进行加工。同时，钻曲轴油孔、滚齿、插铣花键等都可在WFL车铣复合中心上实现，是大型曲轴加工的必备功能。

WFL车铣复合中心可以实现从整体棒料或锻造毛坯粗加工至曲轴精磨前状态，包括中间热处理后的曲轴硬加工，可代替粗磨。在加工期间，在线工件测量系统可在线测量并自动刀具补偿，用以补偿磨损、温度及变形对工件造成的精度影响。

文章来源：WFL车铣复合

图片来源：WFL车铣复合

转载平台：微信公众号

责任编辑：朱晓裔

审核人：李峥
