IMAO零点定位系统增加新型号

IMAO今尾 2025-11-03

IMAO的零点定位系统可同时实现定位和夹紧。本次新增了重载型以及下拉销型两种新型号。重载型采用弹簧与楔块的夹紧方式，通过供气实现松开操作。同时可利用气压进行增压，最大夹紧力可达26kN。

IMAO的零点定位系统可同时实现定位和夹紧。本次新增了重载型以及下拉销型两种新型号。重载型采用弹簧与楔块的夹紧方式，通过供气实现松开操作。同时可利用气压进行增压，最大夹紧力可达26kN。重复定位精度为5μm，精度稳定可靠，适合用于中型至大型加工中心、车削中心等机床的快速换装和高效率生产。

下拉销型同样采用弹簧夹紧、供气松开的结构。本体最小外径为φ38mm，设计紧凑。同时其最低工作压力仅为0.3MPa，可广泛应用于托盘搬送、自动化换装系统等场景。可结合现有型号，根据使用环境、工件尺寸和更换频率等需求，选择最适合的零点定位系统。

特点

无卡死、无间隙的高精度定位

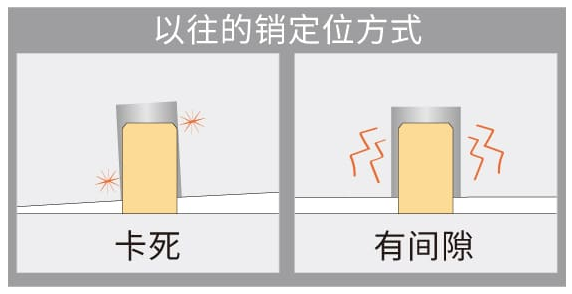

使用以往的直柱销・菱型销形式进行定位时，若配合公差设定过于严格，拆卸时容易发生卡死现象从而影响操作。
同时，若为了提升作业性而放宽配合公差，则容易产生间隙，导致定位精度不稳定。而使用柔性定位器，则可同时实现无卡死，无间隙的高重复定位精度和流畅的作业性。

新型号 NEW

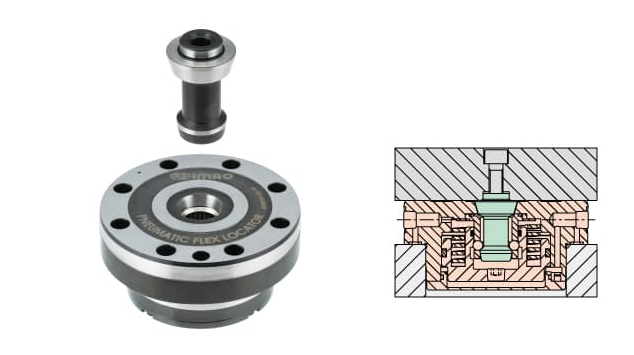

■气动柔性定位器重载型

・弹簧&楔块夹紧，供气松开

・重复定位精度：5μm

・夹紧力（增压时）：4kN(12kN)、8.5N(26kN)

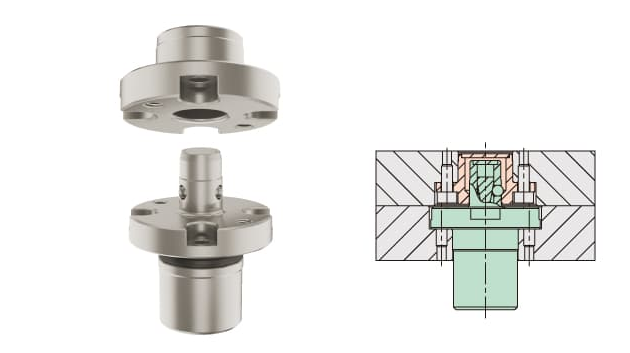

■气动柔性定位器下拉销型

・弹簧夹紧，供气松开

・重复定位精度：60μm

・夹紧力：600N、1000N

其他推荐

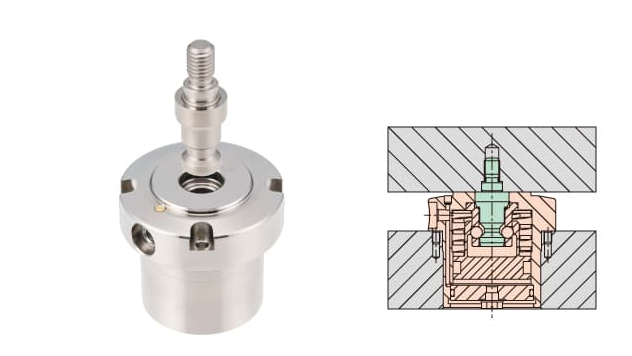

■气动柔性定位器(中型)

・供气夹紧/松开

・重复定位精度：3μm

・夹紧力：4kN、6.3kN

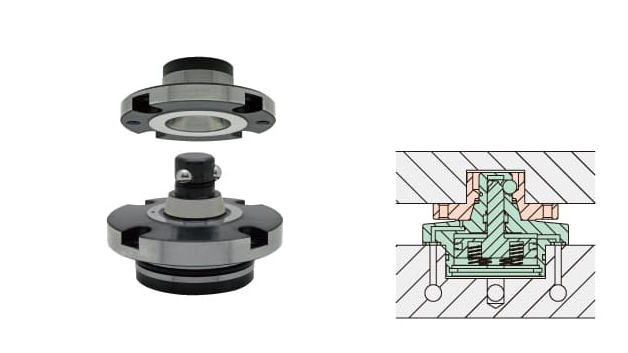

■气动柔性定位器(小型)

・弹簧夹紧，供气松开

・重复定位精度：20μm

・夹紧力：250N、350N

文章来源： IMAO今尾

图片来源： IMAO今尾
