【雷尼绍】“速览”机床状态-球杆仪手机APP：CARTO Ballbar Connect

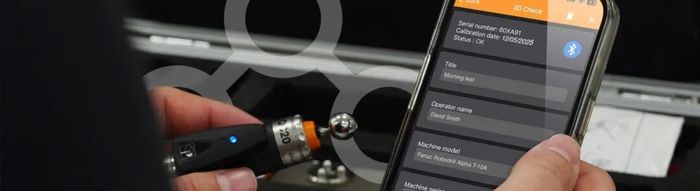

CARTO Ballbar Connect 是一款移动应用APP，让经验有限的用户也能快速、轻松且自信地完成球杆仪测试。该应用将测试结果以量化、可视化的形式呈现，生成直观反映机床性能状态的“速览图”。通过机上宏程序,操作人员无需掌握大量的G代码知识即可操作。
01、测试原理
将QC20球杆仪移动到机床运动空间的球体范围内的二十九个目标点，采集每个点的实际半径。通过比较理论半径和实际测量半径的偏差，即可快速了解机床的精度状态。
02、测试结果

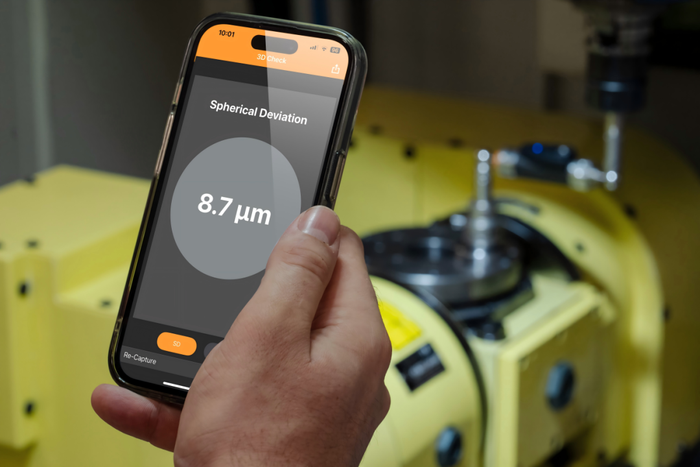

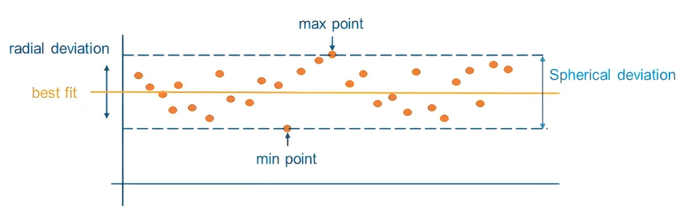

显示球形偏差（最大/最小实测半径的差值）
-用于诊断机床精度是否正常
-监控机床精度是否发生漂移或变化

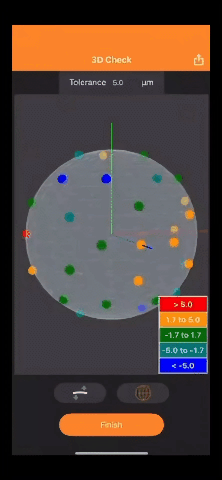

显示球形点云
-直接查看球面上29个点的详情
-通过颜色显示每个点的误差情况
-机器健康状态可视化展示

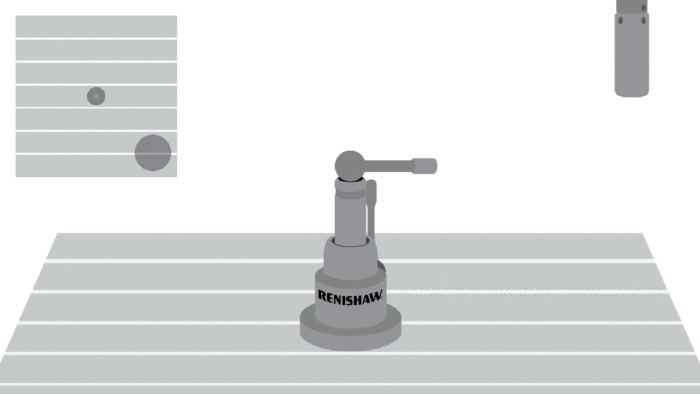

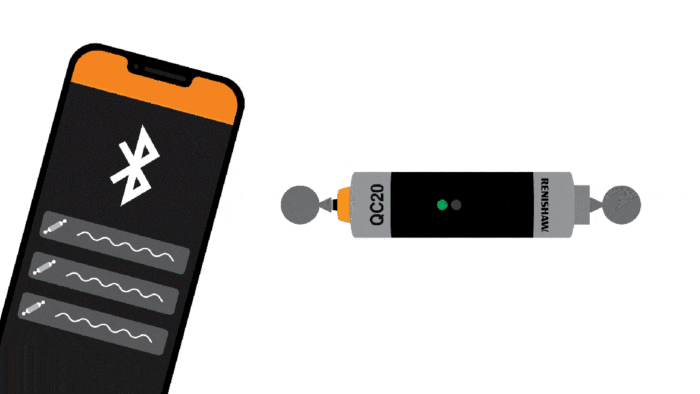

03、内置动画，轻松操作
App内置“初学者”模式，跟着内置动画，任何人都可以轻松开展测试。
04、如何开展测试？
机内宏程序
点击链接，免费下载对应机床数控系统的机内宏程序，并将宏程序提前导入机床。

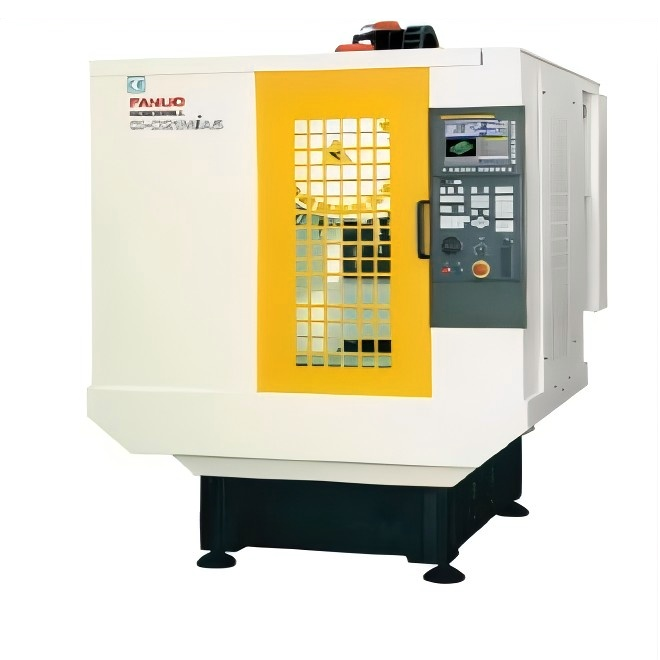

目前已支持Fanuc, Siemens, Haas, Heidenhain, Okuma, Mazark系统。
下载手机APP
打开手机应用商店，搜索“CARTO Ballbar Connect”,或点击下方链接，下载安装即可。
*软件完全免费，目前支持IOS系统，即将支持Andriod 系统

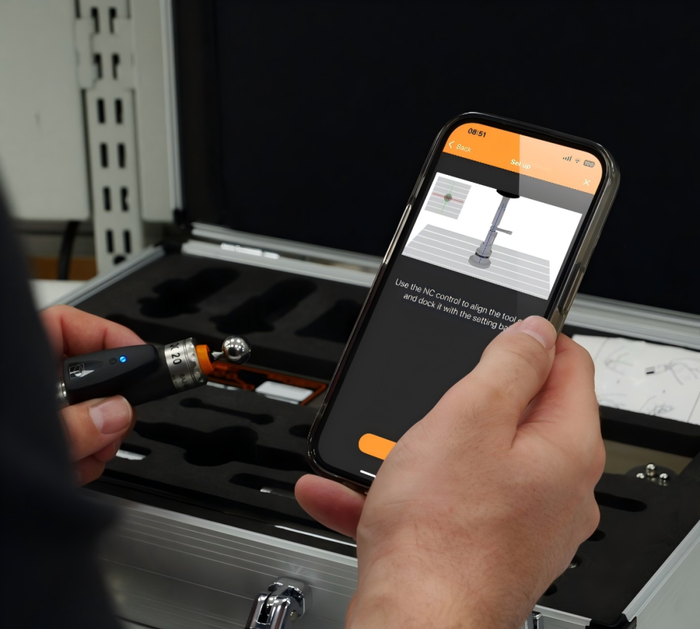

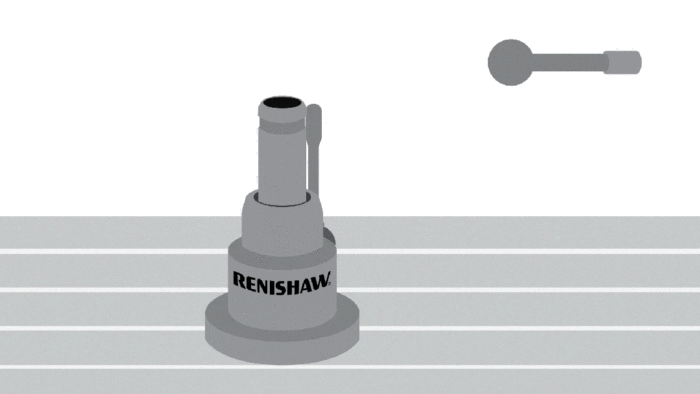

安装球杆仪
跟着App动画指引，将QC20球杆仪安装到机床上。（支持的机床类型包括立式/卧式加工中心）
输入代码，完成操作
机床MDI中输入程序启动代码，即可完成操作。
完整安装视频
文章来源：雷尼绍Renishaw
图片来源：雷尼绍Renishaw
转载平台：微信公众号
责任编辑：朱晓裔
审 核 人：李峥
