索拉露斯:高架桥式龙门镗铣床

2024-03-18
点赞 0 收藏
分享到

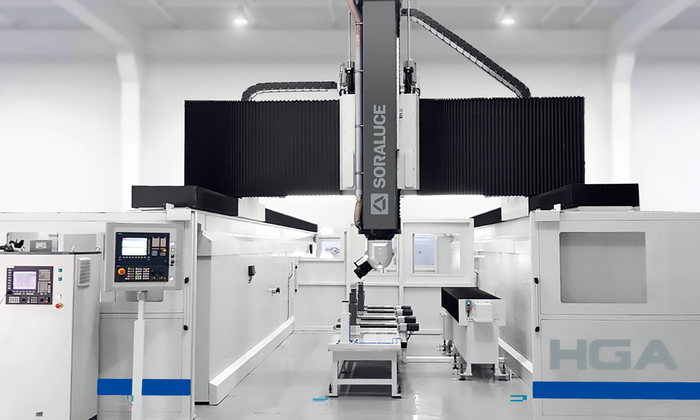

产品名称:高架桥式龙门镗铣床

公司名称:达诺巴特集团 – 索拉露斯

AI_图像

产品特性:

索拉露斯高架桥式龙门生产线提供了高速切削、高精度、大批量加工能力。三种机型面向不同领域的应用,如航空航天,模具或机械工程,包括机床特定材料的解决方案,如复合材料,轻质合金以及钢基部件。

— 高进给龙门镗铣加工中心和固定式落地工作台。

— 五轴联动加工。

— 刚性高架桥式结构,确保最佳精度、精加工质量和生产率。

— 刚度提升,顶级动态性能。

— 优化人体工学工作环境。

— 低维护的关键部件,如X-Y导轨和驱动部件等不暴露于加工碎屑飞溅区域。

创新点:

1.架构

高动态性、高精度和紧凑型设计导轨系统

索拉露斯高架桥式龙门镗铣床的形态构造包括了特有的结构元素和功能。紧凑的机器结构提供了高动态和精度。主轴驱动的位置结合减少的移动重量,得到了最大的动态性和加工精度,从而达到优异的工件光洁度。

机床提供高动力: 在所有轴上高达60 m/min,在每个单独的轴上的加速度可达4 m/s2。

2.导轨系统

— 索拉露斯是在大型机床和重型应用中使用直线导轨系统的先锋。

— 自1991年以来久经验证的设计。

— 终身耐久性> 10年保持最佳性能,免维护

3.阻尼垫

— 基于线性导轨和阻尼垫结合的索拉露斯导轨方案。

— 该系统提高了加工的稳定性。

4.DAS+无震颤,动态主动稳定系统

100%的切削能力贯穿于完整的工件体积。

— 节拍时间可减少45%。

— 产能增加。

— 提高表面质量。

— 延长刀具寿命。

— 机床保护:减少粗加工和精加工操作对机床关键部件的磨损(滚珠丝杠、导轨、齿轮箱、铣头),可保持长期精度。

DAS+ 如何运作?

DAS+ 智能系统可监控加工流程,选择最佳技术替代

方案以消除震颤:

— 滑枕中的主动阻尼。

— 自助选取最佳速度来调节主轴速度。

— 基于主轴转速的谐波振荡。

5.驱动系统

-在纵向和横向传动轴上采取双驱的齿轮齿条传动,

-经验证的大行程轴解决方案。

-长效精度:无齿隙、无磨损;更好的表面质量。

-免维护,自动润滑齿轮和齿条系统。

6.精度

独立的大型纵向底座结构(X轴),其上固定宽截面导轨(2+2)。该基础结构也可安装在基础墙上。

无变形:独特的横梁挠度变形的解决方案,通过特定的直线导轨配置,提高了滑轨沿整个横轨轴的垂直度。

 7.索拉露斯铣头

超过300种系统型号,易于维护可现场轻松更换易损件。

8.人体工学

工作区域方便宽敞;设备关键区域保护;极佳的工作区域照明;宽敞的前窗玻璃,为工作区域提供最佳的能见度;通过滑门进入工作区域;可进入干涉区域,以简化维护任务。

9.

-30%能耗降低。您可以自由决定机床部件的运行方式和时间!

-自动重新设置铣头运动以提高精度。补偿铣头特定位置的接头定位偏差。

-消除加工过程中可能出现的所有颤振。保护机器:长期高精度,可能降低机器关键部件的磨损。

-根据机床实际功耗,智能自动设定切削参数。

-消除夹具和工件的颤振效果。专利号:EP 2517823 B1

适用范围:

面向不同领域的应用,如航空航天,模具或机械工程,包括机床特定材料的解决方案,如复合材料,轻质合金以及钢基部件
