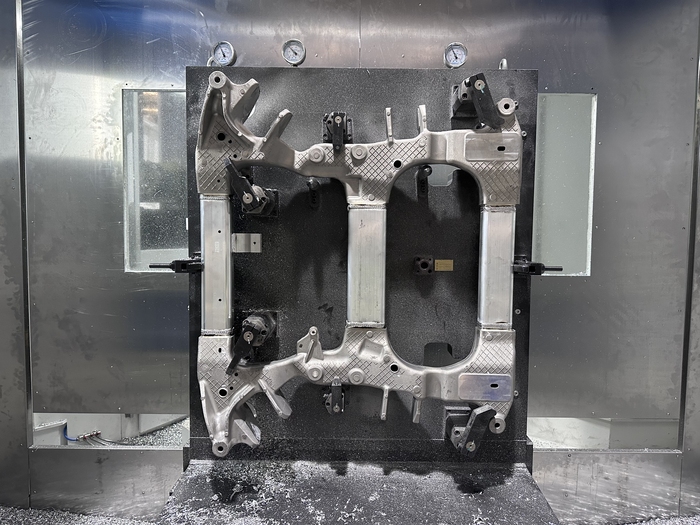

技术名称：新能源汽车一体化副车架ME方案
公司名称：北京发那科机电有限公司
工业描述：

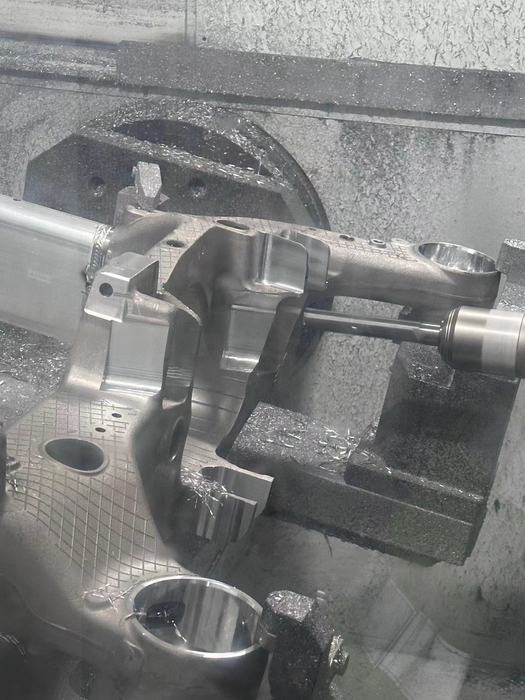

1、一体化副车架粗加工毛坯余量大，内腔体拐角小，加工刀具悬伸大，为了解决此痛点问题，在加工刀具上选择了排屑和断屑效果更优的波刃粗皮刀，配合FANUC的智能自适应和动态铣加工策略，使整个加工切削力稳定，无受力突变点，提高加工效率和刀具寿命
2、清角和精加工采用特殊定制的插铣精加工刀具，通过先插铣拐角再精加工的加工策略，提高清角效率和缩短空运行时间，提高加工效率
3、副车架对于加工效率有极致要求，在程序路径上开发了缩短定位时间的AB转台联动定位功能，同时使用FANUC快速联动定位实现了刀库换刀与转台同时运行的功能，实现更加极致的效率提升
4、五轴附加角度头的应用在副车架极为常见，为此开发了专用角度头功能，在FANUC系统上实现了角度头功能和三轴一致的编程便利性
工艺创新亮点：
1、FANUC智能自适应配合动态铣策略的应用，提高加工效率的同时不影响刀具寿命
2、开发实现了5轴附加角度头的便捷应用
3、开发了AB联动定位和转台换刀同动功能，提高非切削的加工效率
相关设备：
设备类型：卧式五轴加工中心
设备型号：V100AB
控制器：FANUC-0iF-plus
文章来源：北京发那科机电有限公司
图片来源：北京发那科机电有限公司
转载平台：企业供稿
责任编辑：朱晓裔
审 核 人：李峥
