SFS公司是一家在精密零部件、机械紧固件、质量检验工具以及物流系统领域中技术领先的全球化企业。对这家瑞士企业来讲，紧固件解决方案的开发也是他们至关重要的经营业务。SFS公司独自开发的、或者是SFS公司与客户合作开发的，并由有资质的合作伙伴生产的紧固解决方案是专门为用户企业量身定制的零部件紧固解决方案。另外，SFS公司还生产销售各种标准件；其中包括紧固技术领域中各个方面所需的紧固件，例如螺钉、垫圈和防松件等。此外，该公司的用户群既有机械制造领域企业，也有金属制造领域企业，还有建筑领域中的企业。

SFS公司的标准件并不都是他们自己生产的，有些是从他们的供应商那里采购的。因此，SFS公司需要对这些外购件进行严格的质量控制。SFS公司的质量管理和运营总监Matteo di Cataldo先生强调说：“我们的目标是为用户提供高质量的产品。因为他们的满意度对我们未来的长期发展有着非常重要的意义。通过严格的入库质量检验，我们可以确保入库的和最终提供给客户的紧固件都是最完美的高质量紧固件。因此，SFS是按照公司ERP企业资源管理系统中设定的标准对采购的紧固件进行抽样检验。”

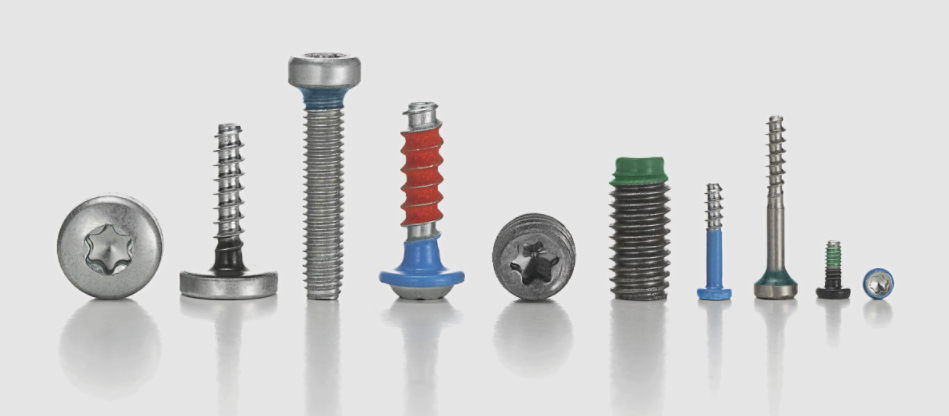

图1  SFS公司独自开发的、或者是SFS公司与客户合作开发的，并由有资质的合作伙伴生产的紧固解决方案是专门为用户企业量身定制的零部件紧固解决方案

2D光学测量系统：操作使用简单直观

为了满足较高的质检标准要求，SFS公司采用了非常先进的测量技术。在位于瑞士Rotkreuz市的质量检验部门里，有许多Heinrich Schneider测量技术公司的质量检验设备，其中的V-CAD 400 CNC lightning是一种2D光学测量系统，被业内人士称为测量范围400 mm×200 mm的数字式测量投影仪。该系统的标准装备包括一台5百万像素的CCD-s/w摄像机和应用精密测量用的四极变焦电机。整个系统还包括材料和对测量数据进行评估分析，Saphir 7软件系统是一种具有清晰结构，操作使用简单直观的软件系统。

除此之外，Rotkreuz市的质量管理专家在检测外购件质量时使用的是老旧的手动显微镜。但质量和运营部门管理人员想通过V-CAD 400 CNC光学测量系统来进一步提高入库件的质量检验水平，为未来更复杂艰巨的入库质检任务做好准备。在这种检测系统的选择和决策过程中，SFS公司很快发现Schnei测量技术公司的产品是满足自身所有要求的最佳系统。而且最终的测量与检测结果也给人留下了深刻的印象；所以购买了V-CAD 400 CNC lightning型2D光学检测系统。

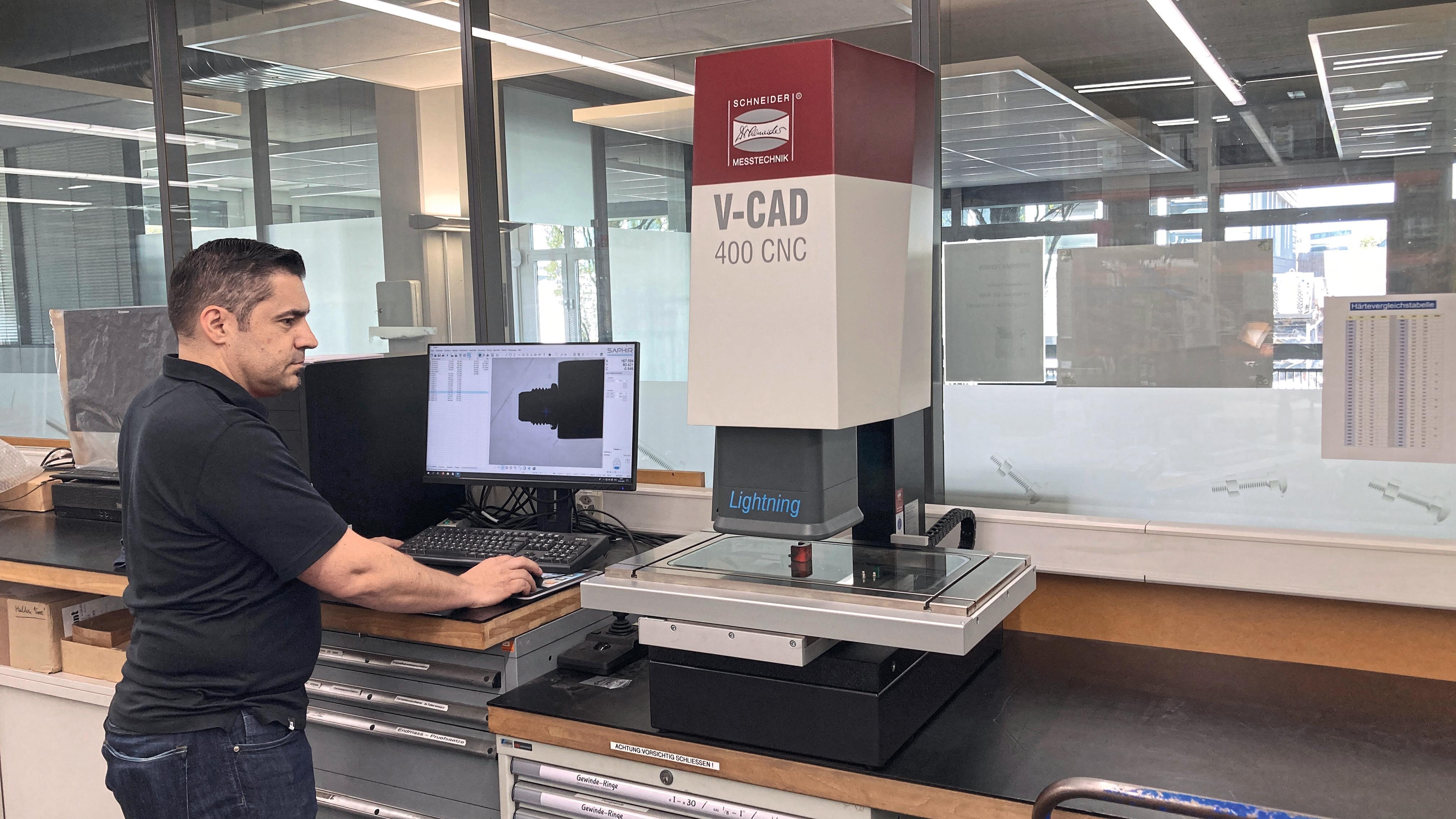

图2  V-CAD 400 CNC lightning型2D光学光学测量系统能够可靠、快速地完成标准件入库的质量检验任务

几秒钟就能得到测量结果

从那时起，这台2D光学测量系统就非常可靠地控制着标准件的进货质量：除了快速完成各个抽样零件的质量检测任务之外，V-CAD 400 CNC Lightning型2D光学测量仪还能在一个测量过程中完成多个系统紧固件或者不同紧固件的质量检测。在这一检测过程中，2D光学测量系统的摄像机会捕捉紧固件移动过程中固定检测区内被测件的各个细节，并将其合并成一副完整的图像。然后，软件系统会识别各个部分的测量数据，并在几秒钟内对被测各个细节做出测量检验结论。另外，该系统所配用的四级变焦功能还提供了准确且可靠的测量小件能力，具有较高的小件测量重复精度。

在很短的时间里，Rotkreuz市的质量和运营部门就证明了V-CAD 400 CNC lightning型2D光学测量仪的投资是十分正确的；实现了更快、更准确地检测紧固件的质量特征，例如能够检测长度、厚度、半径、角度、槽深、直径和螺纹等质量指标。另外，SFS公司还通过新系统的应用明显拓展了被测件的品种范围，实现了更高的测量精度。另外，利用这一系统还可以自动生成检测报告，可以在缩短测量时间的同时优化紧固件的检验流程。Matteo Di Cataldo先生表示：“Schneider公司的测量技术装备满足了我们的所有要求。该系统还为我们带来了更多的应用潜力，并为迎接未来奠定了坚实的基础。从中期发展的角度来看，我们还能进一步提供零件的质量检验能力。对此，我们已经找到了最合适的测量系统。”
