高反射率与熔池失控的双重挑战

紫铜焊接工艺难度极高，核心根源在于其对传统红外激光的特殊光学响应特性，具体在于两大核心痛点：一方面，室温环境下，紫铜对波长1064nm附近的近红外激光吸收率仅为4%-5%，超过95%的激光能量被材料表面反射，不仅造成严重的能源损耗，反射形成的回光还会直接损伤激光器内部核心元器件，降低设备使用寿命。

另一方面，当红外激光功率提升至紫铜熔点区间时，其对激光的吸收率骤升至20%左右，能量吸收的突发性突变，导致熔池内部能量瞬间失衡，引发剧烈的熔池波动与微爆炸，进而产生大量飞溅、内部气孔等缺陷。这类缺陷对于追求高导电性、高气密性的精密零部件而言，属于致命性质量问题，严重影响产品的可靠性与服役寿命。

1+1＞2的焊接协同解决方案

大族激光焊接光源中心HWBC800/2000红蓝复合一体激光器创新性融合蓝光与红外激光的技术优势，通过同轴复合设计，实现两种激光优势互补，从原理上攻克紫铜焊接的核心难题，打造高效稳定的焊接热源。

蓝光预热+红外深熔，精准调控熔池状态

该设备采用蓝光与红外激光协同工作模式，充分发挥两种波长激光的特性：

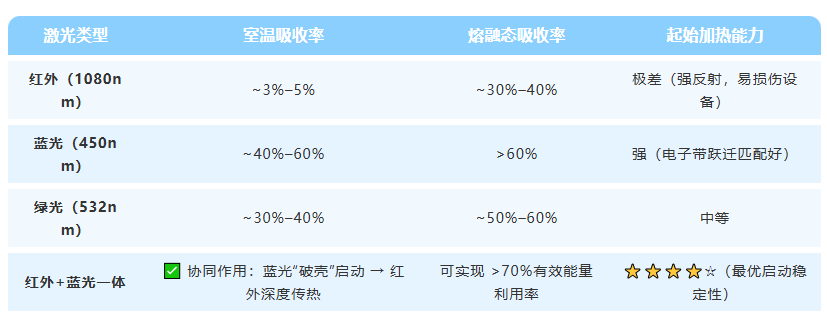

- 蓝光激光（450nm）：紫铜对该波段激光吸收率高达60%以上，可快速、均匀地对紫铜材料进行预热，稳定材料表面能量吸收状态，构建平稳的熔池基础，从源头避免能量吸收突变问题。

- 红外激光（1070nm）：依托高功率密度、优异光束质量的特性，在蓝光预热形成的稳定熔池环境中，实现高效深熔焊接，保障焊接深度与成型效果。

结构设计

同轴复合集成，实现无缝焊接过渡

HWBC800/2000采用800W高亮度蓝光与2000W单模红外激光同轴复合技术，两束激光轴线完全重合，确保焊接热源高度集中、作用区域精准统一。

蓝光激光负责前期预热铺路，红外激光负责后续深熔成型，实现紫铜材料从热传导焊接到深熔焊接的无缝衔接，全面优化焊接工艺稳定性。

实现无飞溅、无气孔的精密焊接效果

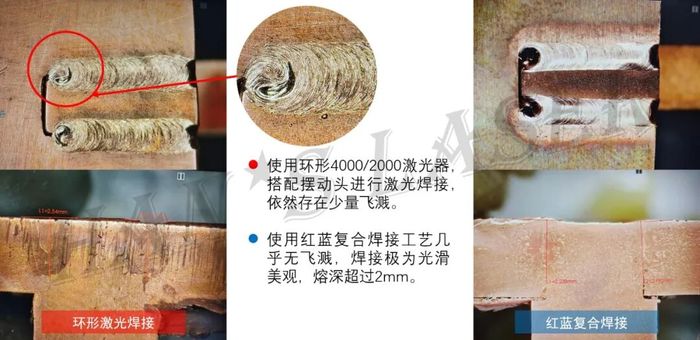

红蓝复合激光技术的应用，大幅拓宽紫铜焊接工艺窗口，彻底解决传统焊接的核心缺陷，实现高品质精密焊接：

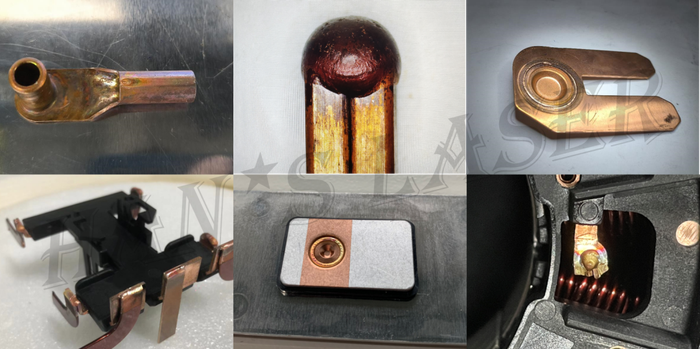

适用于电池极柱、汇流排、发卡电机等核心部件的精密焊接，低飞溅、低气孔特性完美契合新能源汽车零部件的高质量生产要求。

· 电子电气

用于IGBT模块、散热器、连接器等电子元器件焊接，高致密度焊缝保障元器件导电性能与使用寿命，提升电子产品可靠性。

· 增材制造与熔覆

可实现铜部件3D打印、铜基材表面熔覆铜合金等加工，形成无裂纹、高致密度的冶金结合层，大幅延长连铸结晶器等关键工业部件的服役周期。
