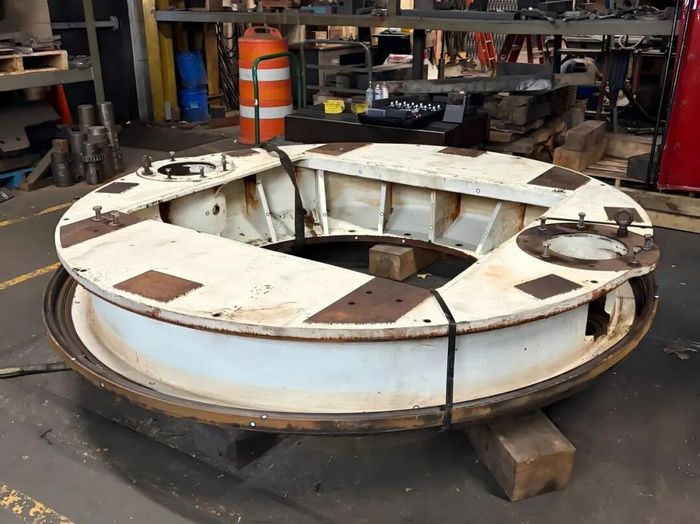

本期案例中，我们将为您分享一家海外用户如何使用先临天远FreeScan Trak Nova双核无线跟踪激光三维扫描系统，对直径8英尺（约2.44米）的澄清池盖进行3D扫描与逆向建模，用于评估其锥面部位的裂纹情况，并获取支持新部件制造所需的完整三维尺寸数据。

在地下水与废水处理系统中，机械搅拌澄清池是核心设备，承担着清除处理池污泥、过滤悬浮污染物的重要职能，保障水处理系统稳定高效运行。然而，澄清池盖作为关键结构与定位部件，易在承压下出现裂纹损伤等故障，造成系统停机产生损失。

FreeScan Trak Nova完美解决中大型部件现场扫描难题

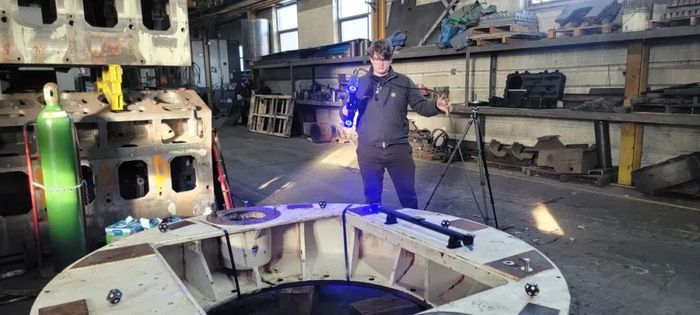

由于澄清器盖的尺寸较大、结构复杂，且缺少历史设计图纸，用户选择采用先临三维FreeScan Trak Nova双核无线跟踪激光三维扫描系统开展作业。该设备集成手持+跟踪两种可切换扫描模式，并采用无线设计，配备无需编码点的大范围视频流摄影测量，完美适配中大型工业部件的现场检测、数据采集与逆向建模场景。

1、灵活适配的双核系统

FreeScan Trak Nova的最大亮点在于其开创性的“双核”设计。两种模式可以单独使用，作为便携式跟踪三维扫描系统与大幅面激光手持三维扫描仪。也可协同使用，先用手持模式快速完成盖体整体数据采集，再切换跟踪模式精细扫描轴承、裂纹、焊缝等局部关键区域，两次扫描的数据可自动融合，在确保整体精度控制的同时实现快速扫描。

2、无线轻量化设计

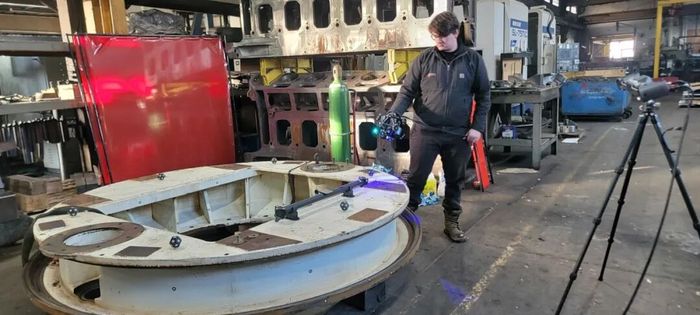

设备采用嵌入式边缘计算模块并配合内置电池，扫描过程中无需连接电源线和数据线。扫描头仅重1.3 kg，跟踪仪仅重1.6 kg，整机轻量化设计让操作人员可围绕澄清器盖灵活移动，从各个角度完成数据采集，显著提升扫描效率。

3、集成大范围视频流摄影测量（VPG）

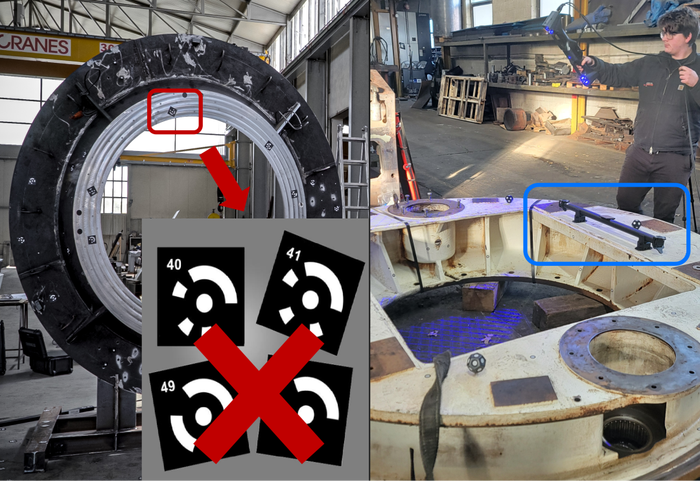

设备内置了先临自主研发的大范围视频流摄影测量技术，通过视频流方式可短时间获取海量照片。对于直径8英尺的澄清器盖，VPG技术确保了在整个测量范围内尺寸数据精度的准确性，而且无需编码点仅需标尺的操作更加便捷并节省时间。

从现场扫描到CAD建模：数据驱动的逆向工程

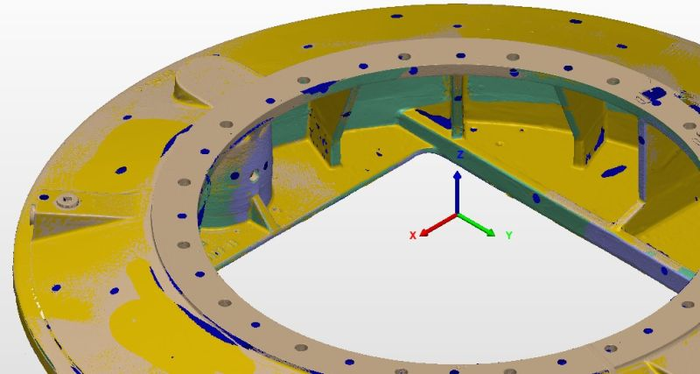

为规避扫描盲区、实现部件表面全覆盖，用户采集了多组重叠扫描数据，并将其拼接整合，生成统一的高分辨率数字模型，可直接导入PolyWorks软件进行尺寸检测与数据分析。

工程团队对澄清器盖的裂纹损伤、轴承对中、焊缝等关键位置进行测量，识别尺寸偏差，验证关键尺寸关系，并完整捕捉重建所需的全部结构特征。从而确保测量数据具有可追溯性，为后续制造决策提供可靠依据。

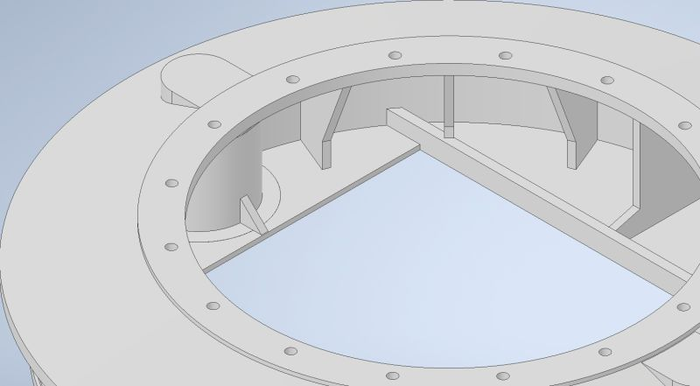

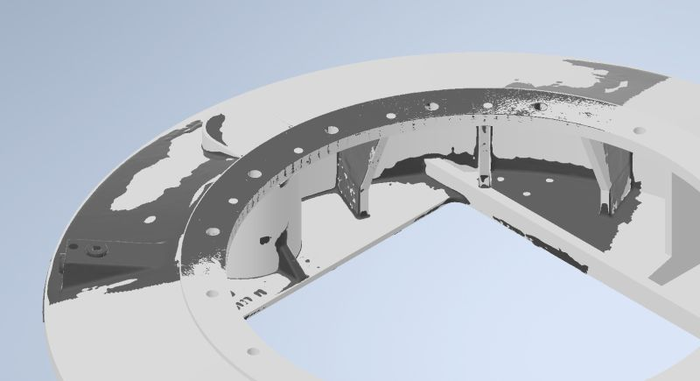

在精准数据支撑下，用户工程团队将高分辨率三维网格模型转化为细节完整、参数精准的澄清器盖CAD模型。建模过程并非简单复制受损旧件的传统方式，而是依托扫描数据的关键尺寸参数，结合搅拌设备运行工况重新优化结构设计，既完整保留原部件的功能结构优势，又针对性地优化原有受力薄弱区域。最终输出可直接用于加工生产的参数化 CAD 模型。
