瑞德卡特:Cogsdill ZX系列模块化展开式镗刀在航空航天零部件中瓶颈孔的加工

2024-03-18
点赞 0 收藏
分享到

技术名称:Cogsdill ZX系列模块化展开式镗刀在航空航天零部件中瓶颈孔的加工

公司名称:北京瑞德卡特经贸有限公司

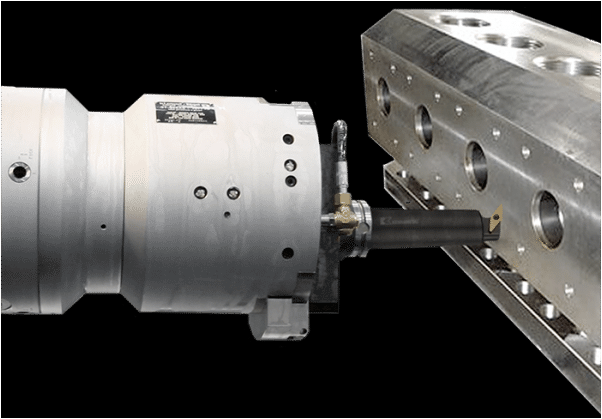

微信图片_20240318150726

工艺描述:

通过内部精密稳定的楔块式机械结构,将卧式镗铣床W轴的轴向运动转化为展开式镗刀刀夹的径向运动,从而完成对零件内部型腔的加工。适用于加工深孔异形型腔,锥形内孔,瓶型内孔,阀座型腔,飞机起落架液压型腔等复杂内孔轮廓型面的精密加工。

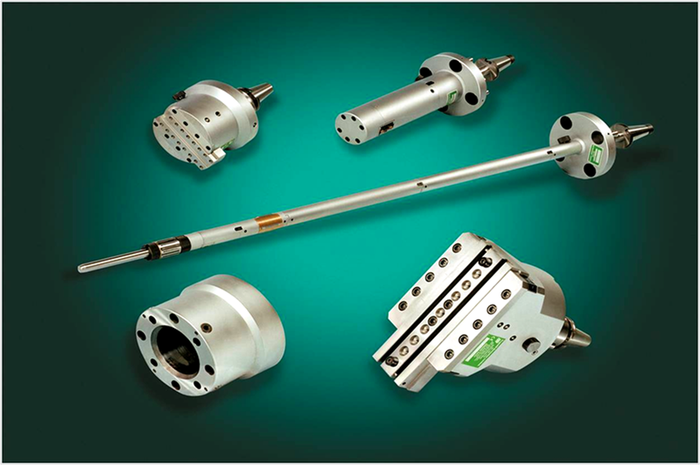

微信图片_20240318150741

工艺创新亮点:

对于传统的加工工艺,Cogsdill ZX系列模块化展开式镗刀的加工工艺有以下优点。

1,广泛的尺寸范围:刀架行程长,通过使用不同的刀体和刀架来覆盖日益扩大的直径范围。无需更换刀架或将头部从机器上移除。

2,所有模块化展开式镗刀,W轴的轴向运动和刀夹的径向运动都采用2:1的行程比,以便于编程加工操作。

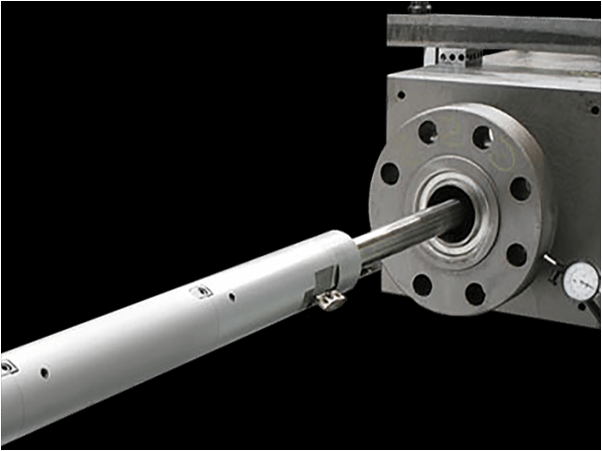

微信图片_20240318150747

3,专为加工深孔的长杆式模块化镗孔工具被称为 ZX 瓶体镗孔或阀座腔工具。ZX 瓶形镗孔工具设有一个位于刀架后面的可旋转、O 型轴承环或弹簧夹头负载导向,以提供稳定的支撑和延伸,并能有效的降低因刀杆过长产生的振动。

4,模块化设计和结构:使长度和配置的调整变得快速简便,极大地提升了工具的多功能性。并且根据需求可提供其他特殊刀体设计:例如,抛光滑座

5,镗刀内部为精密稳定机械结构,能在承受高切削速度和材料去除率的同时保持长久的稳定性。

微信图片_20240318150750

相关设备:

广泛地适用于各种镗铣类镗床,和铣车复合加工中心,以及一些特殊机床。



文章来源:北京瑞德卡特经贸有限公司

图片来源:北京瑞德卡特经贸有限公司

转载平台:企业供稿

责任编辑:朱晓裔

审 核 人:李峥
