刘雪勇

（麦格纳动力总成（江西）有限公司 南昌 330114）

摘要： 为解决齿轮硬车加工中C型卡爪设计周期长、依赖试错、精度难以保证的行业难题，本文提出了一套完整的设计参数理论计算方法。该方法首先系统梳理了影响硬车加工精度的卡爪关键设计参数，其次深入分析了各设计参数与齿轮齿部参数、卡爪自身结构参数之间的耦合关系。在此基础上，通过严密的几何与数学推导，建立了一套完整的参数间数学表达式，并开发了配套的电子表格计算程序，实现了设计的自动化与快速化。通过结合某项目四档齿轮的实际加工验证，结果表明，该方法计算结果精确可靠，设计的卡爪装夹稳定，加工质量满足严苛的工艺要求，能显著缩短卡爪的设计验证周期，实现快速定型，具有很高的工程应用价值和推广意义。

关键词： 齿轮；硬车加工；C型卡爪；参数化设计；快速定型

0  前言

在现代制造业中，齿轮作为动力传递的核心部件，其加工精度决定了整机的性能、寿命与可靠性。硬车与车磨作为齿轮热后的关键精加工工序，对于保证齿轮的齿形、尺寸、跳动和表面质量至关重要。在这些工序中，C型卡爪因其结构简单、刚性好和夹持力大等优点被广泛应用。其设计精度，特别是夹紧销与导向销的空间位置和姿态，是保证工件最终精度的关键所在。

然而，在传统的生产实践中，C型卡爪的设计却是一个令人头疼的环节，要么夹持不稳，工件在高速旋转中产生巨大振动，导致表面出现振纹；要么夹持力过大或位置不当，导致齿轮变形，径跳和端跳超差。一个卡爪的定型往往需要反复3～5次，周期长达1周以上，而且每次试切都意味着材料、机床工时和人力成本的浪费。更糟糕的是，手工计算销分布角等关键参数极易出错，一旦设计失误，甚至可能导致工件在高速旋转中甩脱，造成严重的安全事故。面对迫在眉睫的交付期限，这种依赖“试错”的传统设计方法，显然已无法满足现代制造业对高效率、低成本和高可靠性的追求。

因此，开发一种精确且高效的C型卡爪设计方法，已成为齿轮精密加工领域亟待解决的技术瓶颈。为应对此挑战，本文摒弃了传统的试错路径，提出了一套基于理论计算的C型卡爪参数化设计方法，旨在从根本上解决设计效率与精度问题。

1  技术方案设计

为实现C型卡爪的快速、精准设计，本文的核心工作是建立一个精确的数学模型，该模型能够描述齿轮几何参数与卡爪设计参数之间的内在联系。

1.1    关键参数分析与定义

C型卡爪的设计涉及多个相互关联的参数。为便于建模，我们将其分为三类：输入参数、输出参数和结构参数，如图1所示

输入参数（齿轮已知参数）： 这些是齿轮设计图纸中已给出的固有属性，包括齿数、法向模数、法向压力角、分圆螺旋角、旋向、量球距及量球直径等。它们是卡爪设计的依据。

结构参数（卡爪预设参数）： 这些是设计者根据卡盘结构和夹持需求预先设定的参数，如夹紧销与导向销的轴向距离H、夹紧销锲角αk等。

输出参数（待求解的设计参数）： 这些是需要通过模型计算得出的核心设计值，直接决定了卡爪的制造精度。包括：夹紧销与齿面接触点直径dc、接触点弦厚Tec、夹紧销摆角βc、左右偏角γ1/γ2以及导向销夹角θ等。

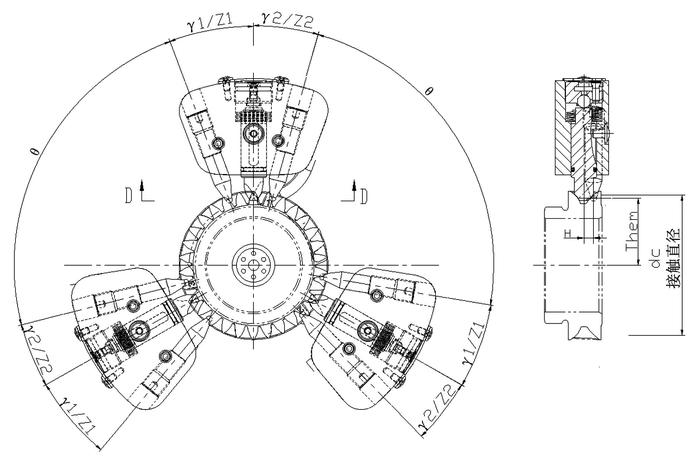

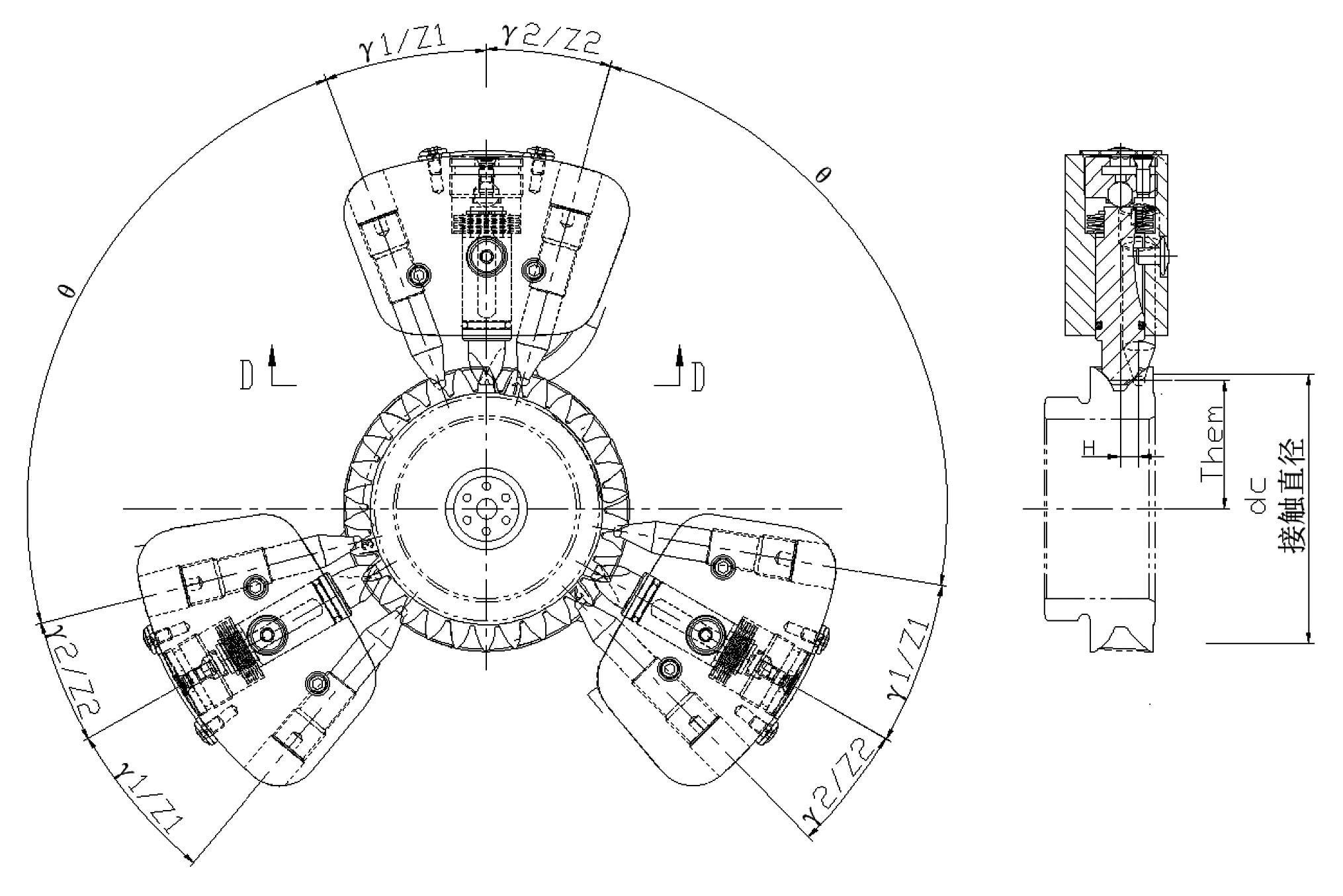

图1 一般C型卡爪设计参数

图中左偏角γ1；左偏角跨齿数Z1；右偏角γ2；右偏角跨齿数Z2；导向销夹角θ；夹紧销与导向销的轴向距离H；夹紧销标注玄厚Tem；夹紧销标注玄厚距离孔中心Them；夹紧销与齿面接触点直径dc；夹紧销与齿面接触点半径rc；接触点螺旋角/夹紧销锲口摆角βc；夹紧销接触点玄厚Tec；夹紧销接触点玄厚距离中心Thec；夹紧销锲角αk；

1.2    工艺方案

本方法的核心在于通过对齿轮与卡爪销的啮合几何关系进行严密推导，建立上述输入与输出参数之间的数学关系式。这些公式精确地描述了齿轮参数如何决定卡爪销的最佳位置和姿态。整个推导过程遵循从基础几何到特定应用的逻辑，具体计算步骤如下。

基础几何参数转换：

首先，将齿轮的法向参数转换为端面参数，这是后续所有计算的基础。

（1）分圆端面压力角表达式为：αt=atan(tan(αn)/cos(β))

（2）分圆端面模数表达式为：mt=mn/cos(β)

（3）齿轮变位系数求解：

通过量球距Mdk反求齿轮的变位系数xn，这是精确建模的关键。

xn=(invaMt-(invat+dm/(z*mn*cos(an))-π/(2*z)))*z/(2*tan(an))；

其中：invat =tan(at)-at；invaMt= tan(aMt)-aMt；

式中xn为变位系数， aMt、Mdk、dm、π、invat、invaMt分别为量球中心端面压力角、量球距、量球直径、圆周率、分圆端面压力角函数、量球中心端面压力角函数

（4）节圆参数计算：

卡爪夹紧时，与齿面的接触点可以视为在一个虚拟的“节圆”上。根据预设的夹紧销锲角αnk=αk/2 式中αnk为节圆法向压力角，αk为夹紧销锲角；

（5）爪销分布角度计算：

考虑螺旋角导致的轴向偏移，精确计算左右偏角和导向销夹角，确保三销（一夹紧销，两导向销）能准确落入齿槽。

左偏角γ1和右偏角γ2的计算需根据齿轮旋向和跨齿数Z1/Z2进行。

θ = ROUND(Z/3, 0) * 360/Z - γ1 -γ2

1.3    自动化计算工具的开发

为便于工程应用，避免工程师陷入繁琐的手工计算，我们将上述一整套复杂的计算公式编制成Microsoft Excel电子表格计算程序。用户界面简洁明了，只需在“输入区”填入齿轮的基本参数和卡爪预设的结构参数，程序即可在“输出区”瞬间自动计算出所有关键设计参数，并进一步给出离孔中心给定距离的夹紧销标注弦厚Tem，实现了设计的快速化与标准化，极大地降低了出错风险。

2  现场应用验证

为验证本方法的准确性和实用性，我们选取了公司某项目的四档齿轮作为案例，进行了全流程的现场验证。

2.1    项目实施

该四档齿轮产品，规划热后硬车工序，需利用现有卡盘，采用节圆定位夹紧方式，设计并制作一套全新的C型卡爪。工件参数如下：齿数39，法向模数1.84，法向压力角18°，螺旋角33°（右旋），量球距M值为90.876 mm（量球直径3.5 mm）

2.2    参数计算验证

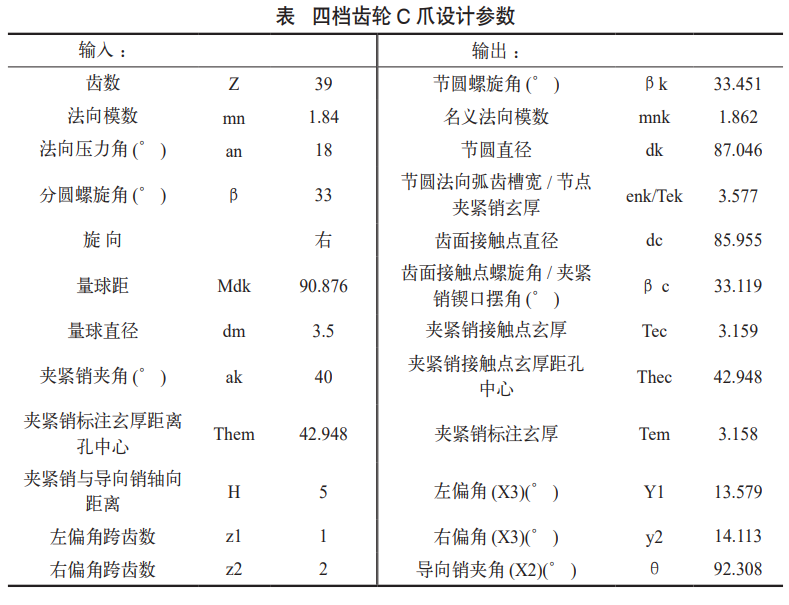

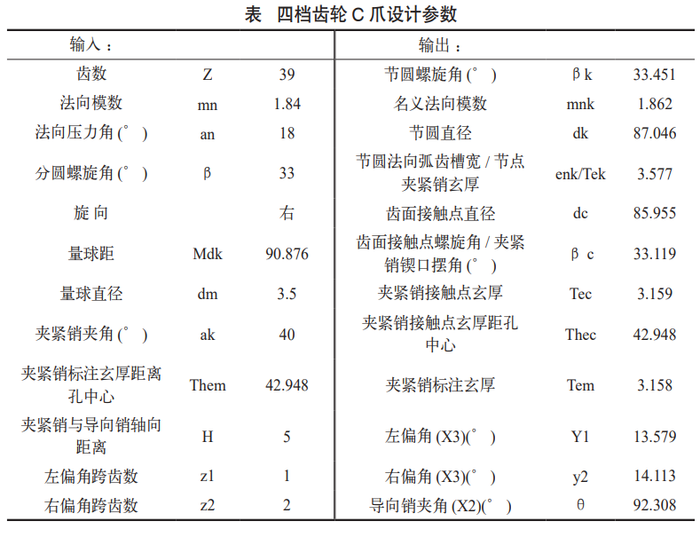

基于上述齿轮参数及预设结构参数，我们利用开发的E程序进行了C型卡爪的参数化设计计算。设定夹紧销与导向销的轴向距离H为5 mm。将齿轮参数输入计算程序，程序自动执行所述的数学模型，瞬间输出了所有核心设计参数。计算结果涵盖了从接触点直径、弦厚到各销分布角度等关键数据，具体数值输出如下表所示。

2.3    夹具制造与试切验证

根据步骤2.2计算出的精确参数，王工团队迅速完成了卡爪本体、夹紧销、导向销以及定位座的图纸设计。所有关键尺寸均直接引用计算结果，避免了人为估算。按图试切1套卡爪及备件，并完成组装。

将卡爪和定位块安装到设备卡盘上进行验证。验证过程严格遵循工艺要求：

夹持精度测试：使用标准件进行装夹，检测其端面跳动和径向跳动。实测结果显示，端跳和径跳均小于等于0.008 mm，远优于工艺规范要求的0.015 mm。

首件加工质量评估：首件齿轮试切过程平稳，无异常振动。加工后齿面光滑，无振纹、刀痕等缺陷，表面粗糙度完全满足设计要求。

连续加工稳定性测试：为验证其长期稳定性，我们连续检测了30件成品齿轮的径跳和端跳数据。结果显示，所有工件的精度指标均在工艺规范的控制范围之内，数据波动小，过程能力稳定。效果如图2所示。

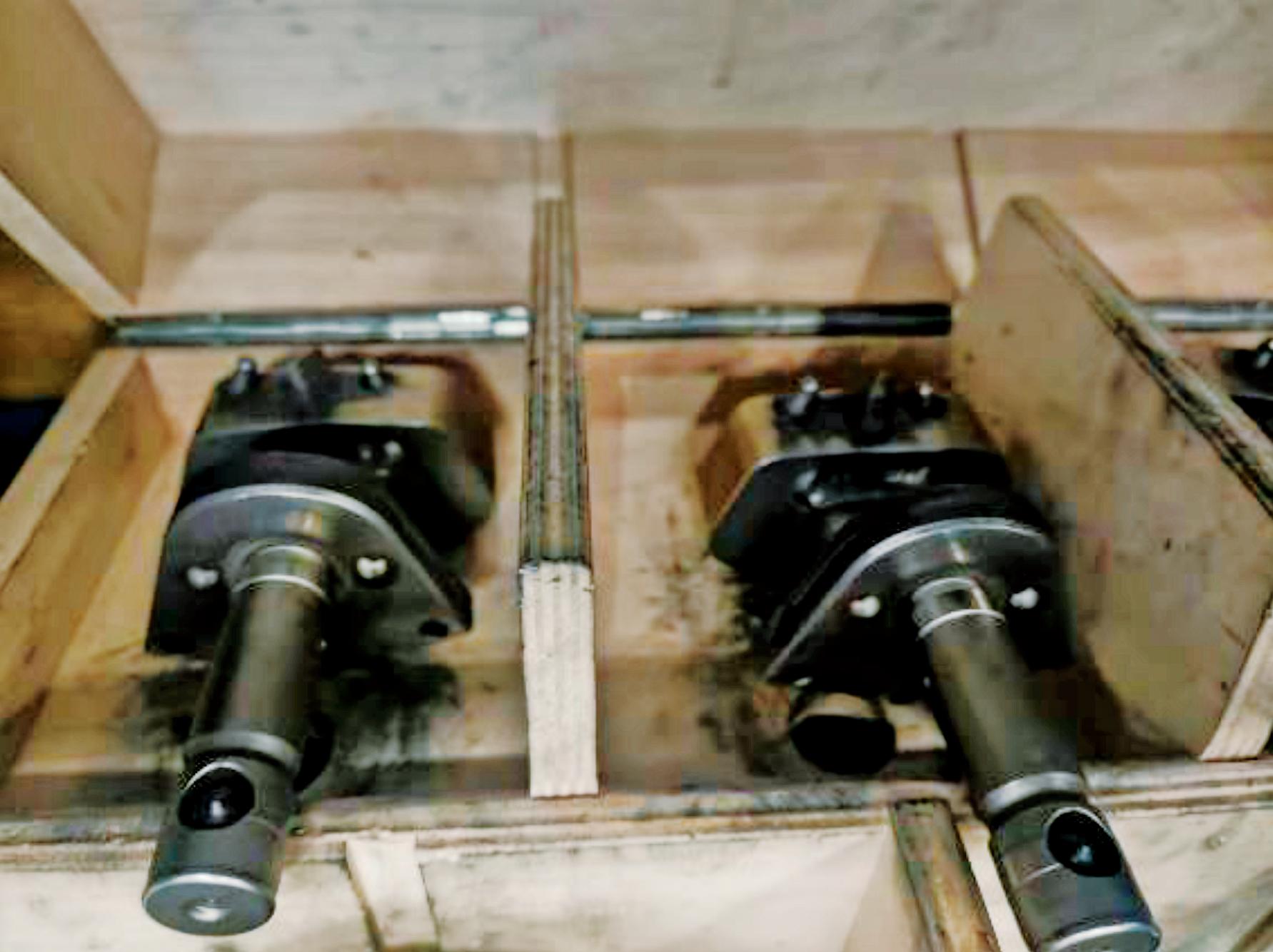

图2 夹具使用情况

2.4    效益分析

通过本次现场应用验证，新方法的优势得到了充分体现：

（1）设计效率提升： 设计周期由原来的7天以上缩短至0.5天，效率提升超过90%。

（2）试制成本降低： 试制成功率由原来的20%～30%（需多次迭代）提升至100%，单套夹具节省试错材料及机床工时成本约数千元。

（3）加工质量改进： 夹具定位精度达到0.008 mm以内，优于工艺要求46.7%（工艺要求0.015 mm），且连续30件加工过程能力稳定，废品率降至零。

3  结束语

本文成功建立了一套用于齿轮硬车加工的C型卡爪参数精确计算方法。该方法通过构建齿轮与卡爪的几何模型，推导出了一套完整的参数计算公式，并实现了程序化计算。经实际生产验证，该方法设计的卡爪装夹稳定、加工可靠，各项精度指标均满足严苛的工艺要求。

研究结果表明，该方法能够实现C型卡爪的一次性设计成功，有效解决了传统设计方法依赖试错、效率低下、成本高昂且风险高的弊端。它不仅为麦格纳的齿轮精密加工提供了一套高效、可靠的理论依据和实用工具，其核心思想和方法论也具备在整个齿轮制造行业推广的巨大潜力，对于提升我国齿轮制造业的整体技术水平和市场竞争力具有重要的现实意义。
