■ μm级高精度，数据精准可溯源

TP-U8实现±10μm测量精度与2σ≤8μm示值重复性，在5mm、10mm和20mm厚度点位重复测量100次，测量厚度误差变化不超过0.008mm，细微厚度偏差也能精准捕捉，完全满足高端工业制造的精密测厚需求。

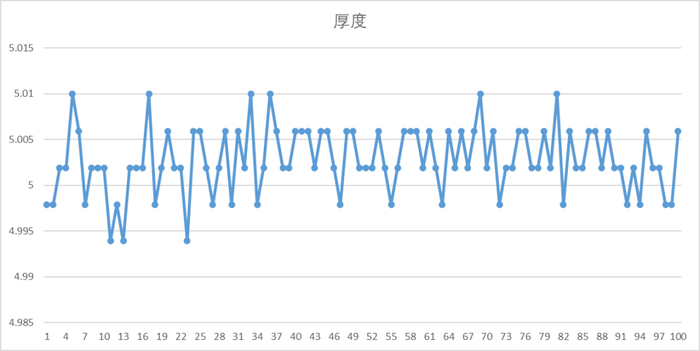

图2 5mm 厚度检测

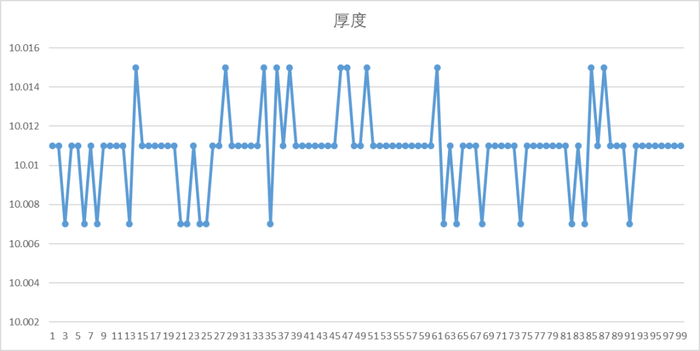

图3 10mm 厚度检测

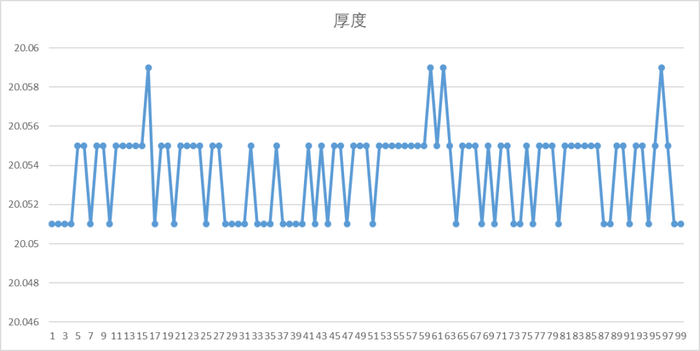

图4 20mm 厚度检测

产品经多轮实测，示值误差控制在极小范围，测量不确定度均符合国家及国际计量标准，为工业质检提供精准数据支撑。

■ 多场景高可靠，适配全品类材质

探头外壳采用铝合金材质打造，耐磨损、抗冲击，可在-10~60℃宽温环境下稳定工作，适配工业生产复杂工况；搭载-3mm碰撞触发保护，超出阈值自动回缩，有效保护探头与工件，降低设备损耗。

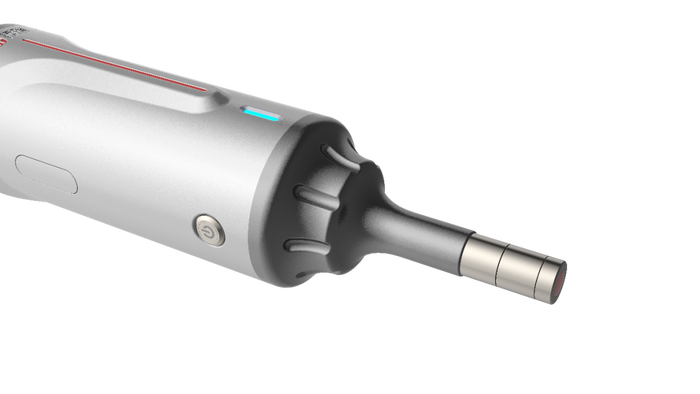

图5 探头外壳

可测材质覆盖金属全品类：钢材、铸铁、铝、钛、铜等金属均能精准测量，无需频繁更换设备，适配多品类工件检测。

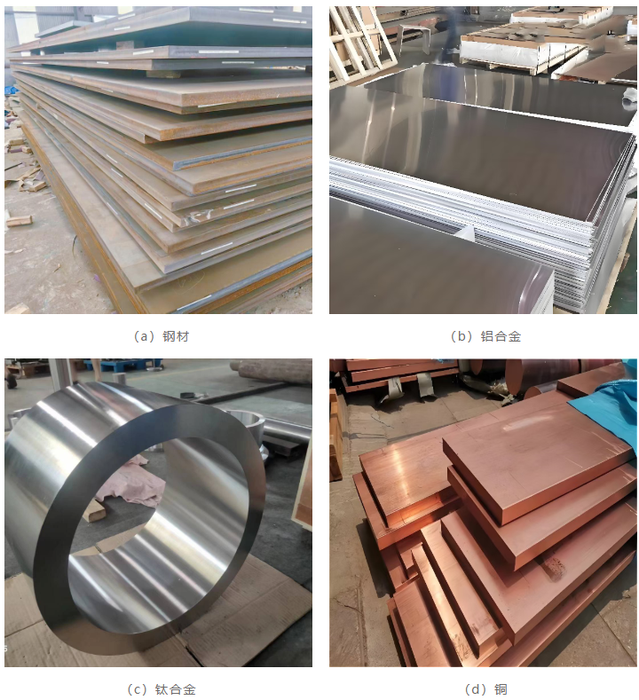

图6 可测量零件材料

■ 工业级高效率，适配智能制造流程

采用无线通讯设计，摆脱线缆束缚，工业现场操作更灵活；刀柄接口支持HSK-A63、HSK-A100，兼容BT/JT系列，亦可按需定制，无缝对接各类机床设备。

内置7000mAh锂电池，连续工作续航达16h，配备备用电池，满足24小时产线作业需求；搭配专属软件，支持厚度补偿、路径规划、后处理、质量报告生成等功能，测厚数据可直接对接生产系统，实现质检数字化。

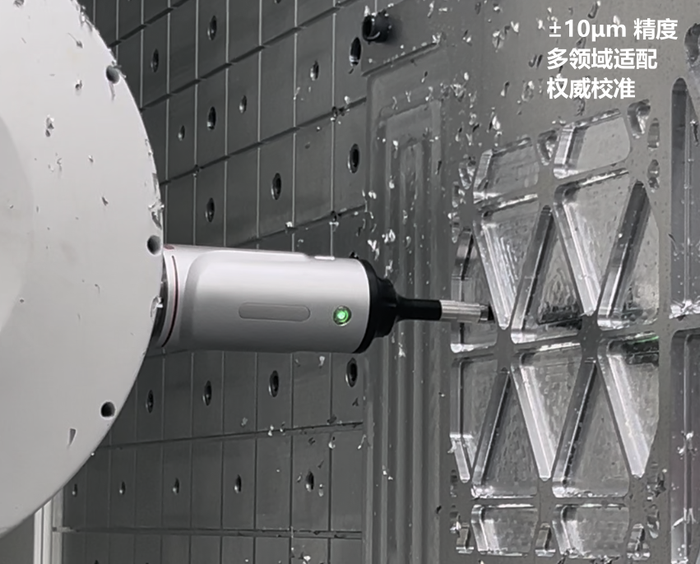

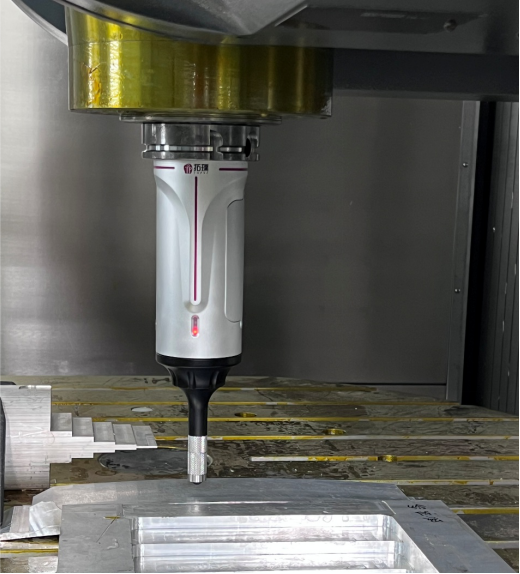

图7 使用HSK-A100刀柄安装TP-U8

产品的精准性与可靠性，经国家级、省级权威计量机构层层校准认证，测量结果量值溯源至国际单位制（SI），完全符合JJF1126-2004《超声波测厚仪校准规范》，为工业检测提供合法、有效的计量数据依据。

中国计量科学研究院（NIM）：国家最高计量科学研究中心，校准结果获国际互认

上海市计量测试技术研究院（SIMT）：华东国家计量测试中心，工业计量权威机构

南京晨光集团计量中心：国防科工授权法定计量机构，适配高端装备检测需求

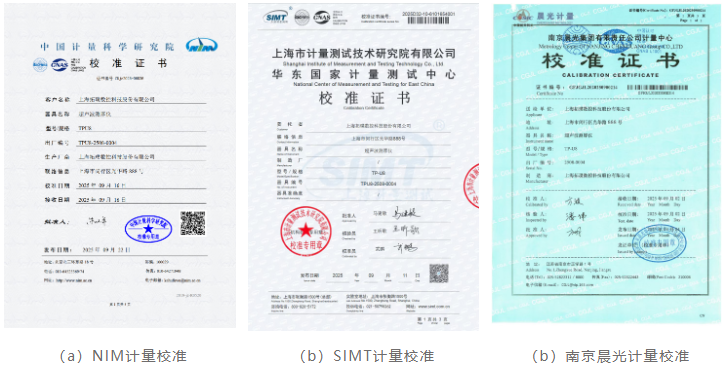

图8 计量校准证书

TP-U8干式超声波测厚探头针对不同行业的测厚需求定制适配方案，可监测零部件设计、制造、维护全生命周期的厚度与均匀性，成为四大高端工业领域的质检标配。

■ 航空航天领域

聚焦航空器结构安全、轻量化需求，可测飞机蒙皮、火箭壁板、火箭贮箱以及翼肋结构件等核心部件，严控厚度偏差，保障极端环境下的产品性能。

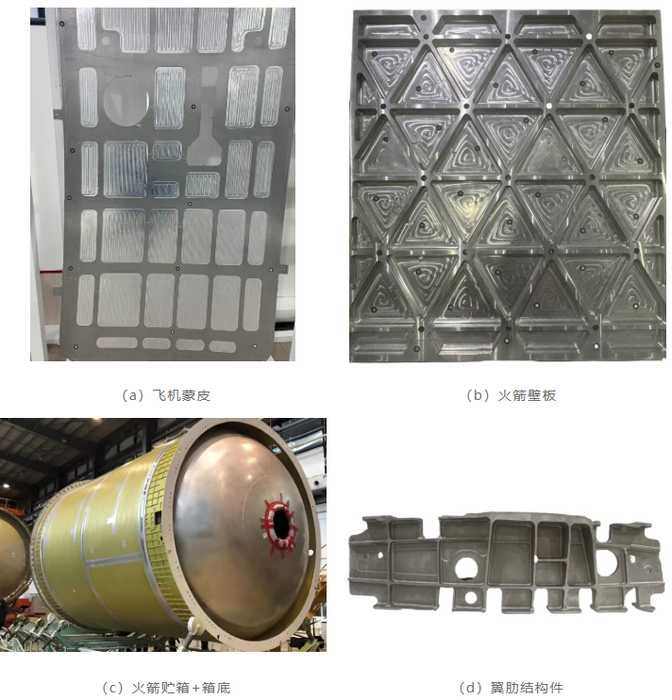

图9 航空航天测量场景

■ 半导体领域

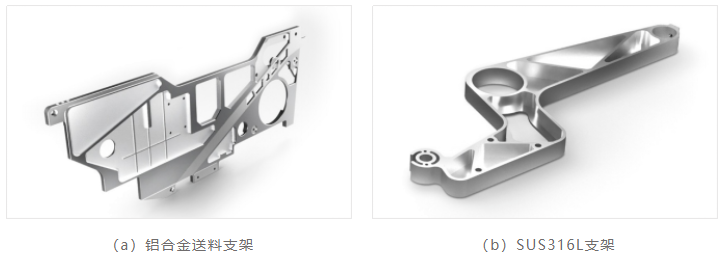

适配半导体元器件精密结构，可测铝合金送料架、SUS316L支架等部件，精准测量厚度分布均匀性，提升器件良品率与性能稳定性。

图10 半导体领域测量场景

■ 3C电子领域

契合3C产品小型化、精密化趋势，可测工程塑料、铝合金电子零配件，实现原材料、零部件、成品全流程质量控制，保障产品可靠性与使用寿命。

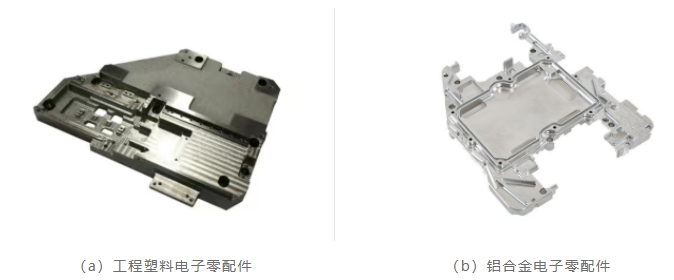

图11 3C电子领域测量场景

■ 汽车领域

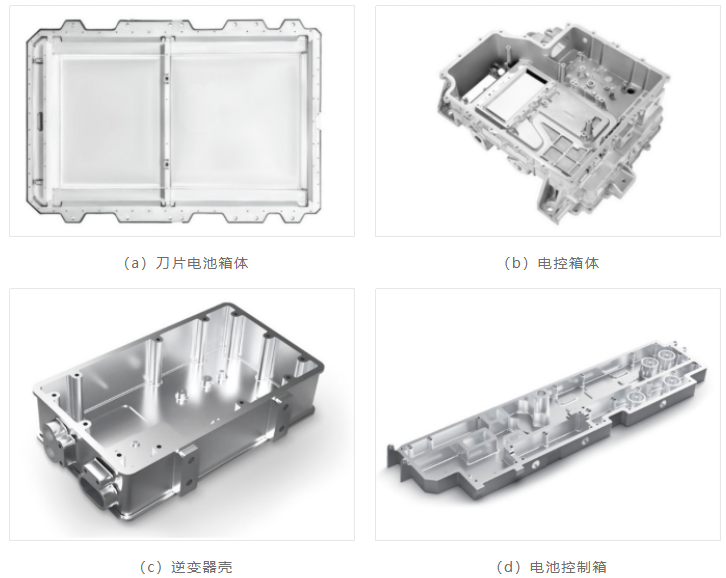

针对汽车车身、动力总成、新能源电池等核心部件，可测铝合金刀片电池箱体、电控箱、逆变器壳等，确保厚度均匀性，避免因厚度偏差导致的成型不良、结构强度不足等问题。

图12 汽车领域测量场景

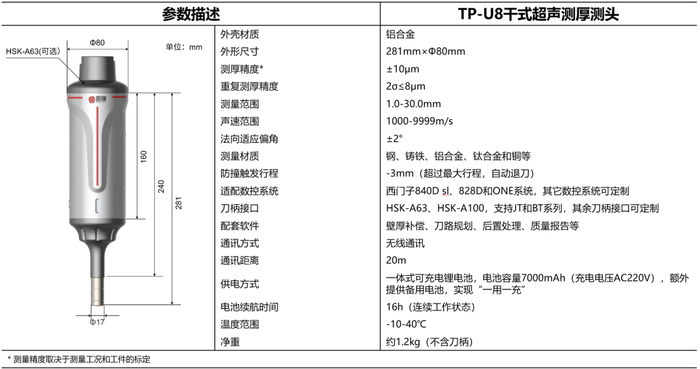

图13 技术参数表

2. 简单易测：可精准测量Cr12材质高精度标准块、铝合金阶梯块等各类工件，操作门槛低，工人快速上手；

图15 测量高精度标准块

3. 数据化管理：软件自动生成质量报告，测厚数据可存储、可追溯，助力企业实现质检数字化升级。

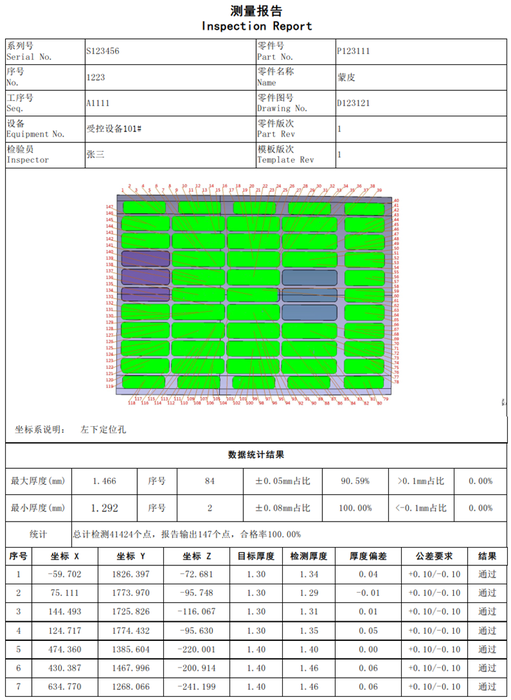

图16 厚度检测报告

拓璞数控为TP-U8产品配备专业的技术服务团队，从交付到使用，提供全流程一站式服务，解决客户的所有顾虑：

快速交付：标准产品4-6周工厂直发，2个工作日内完成现场安装与调试；

及时响应：24小时服务热线，专业工程师快速上门，解决设备使用问题；

备件充足：传感器、接触头、电池等核心配件常年备货，随时更换，保障产线不停工；

专家支持：提供设备操作、编程专业培训，全面提升客户生产效率与专业知识。

图17 交付与服务

上海拓璞数控科技股份有限公司深耕精密数控与工业检测领域，以技术创新为核心，打造多款高精度、高可靠的工业检测设备，为高端工业制造提供专业解决方案。TP-U8干式超声波测厚探头的推出，是拓璞数控对工业测厚需求的深度回应，以μm级精度、多领域适配、权威认证的核心优势，成为工业智造质检的得力助手。

拓璞TP-U8干式超声波测厚探头—— 精准测厚，守护每一道工业品质防线
